Przegląd produktu

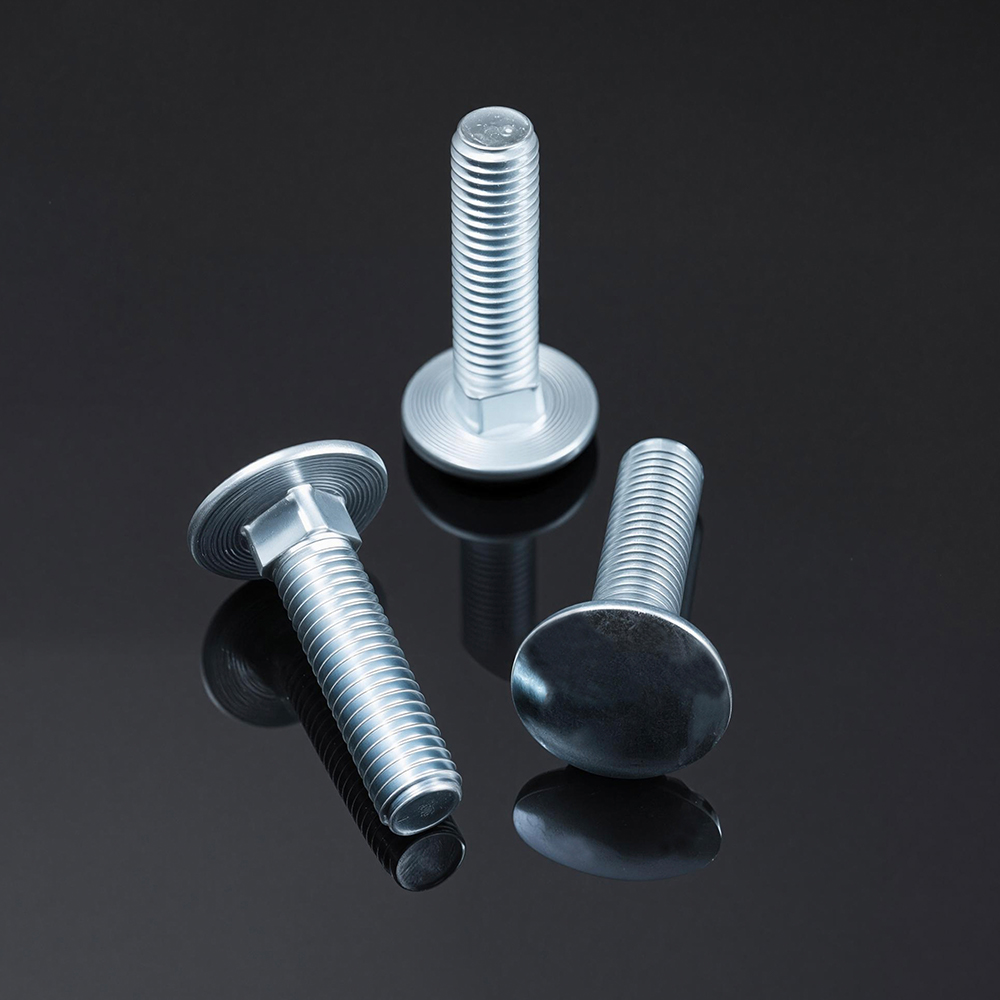

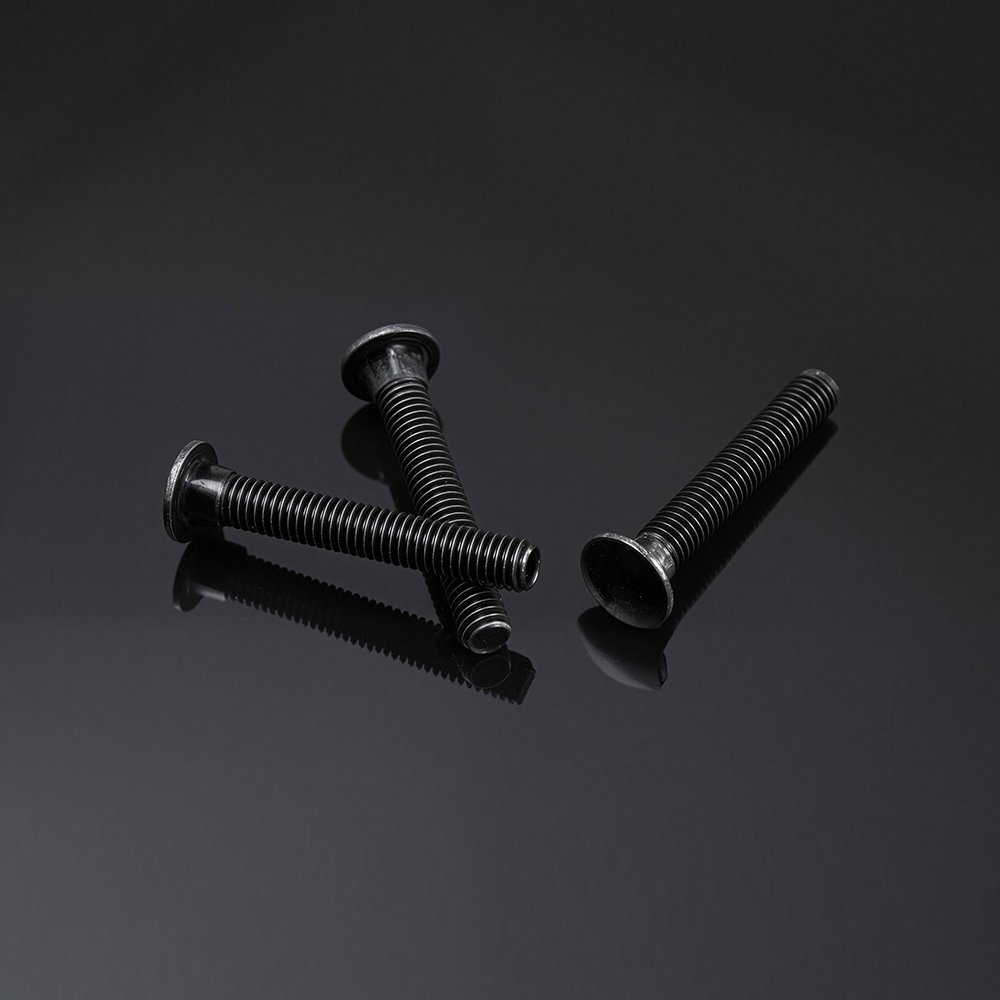

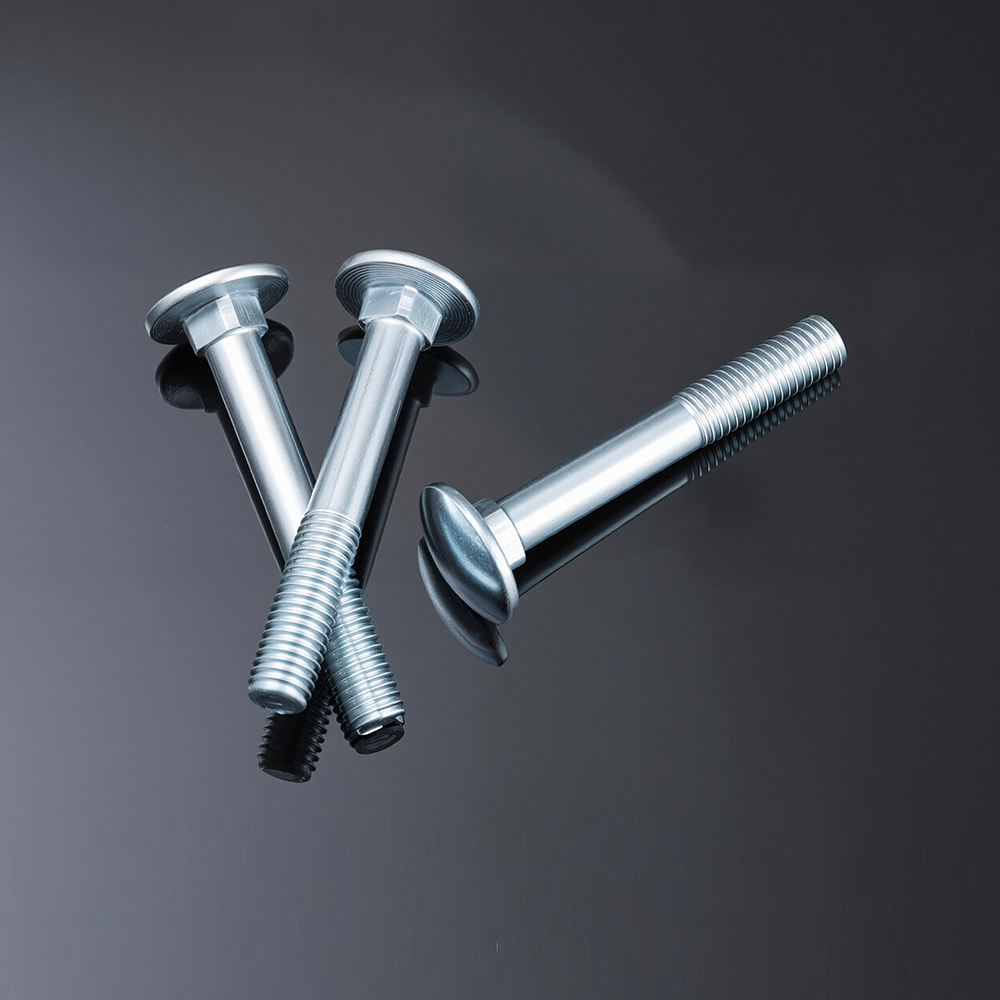

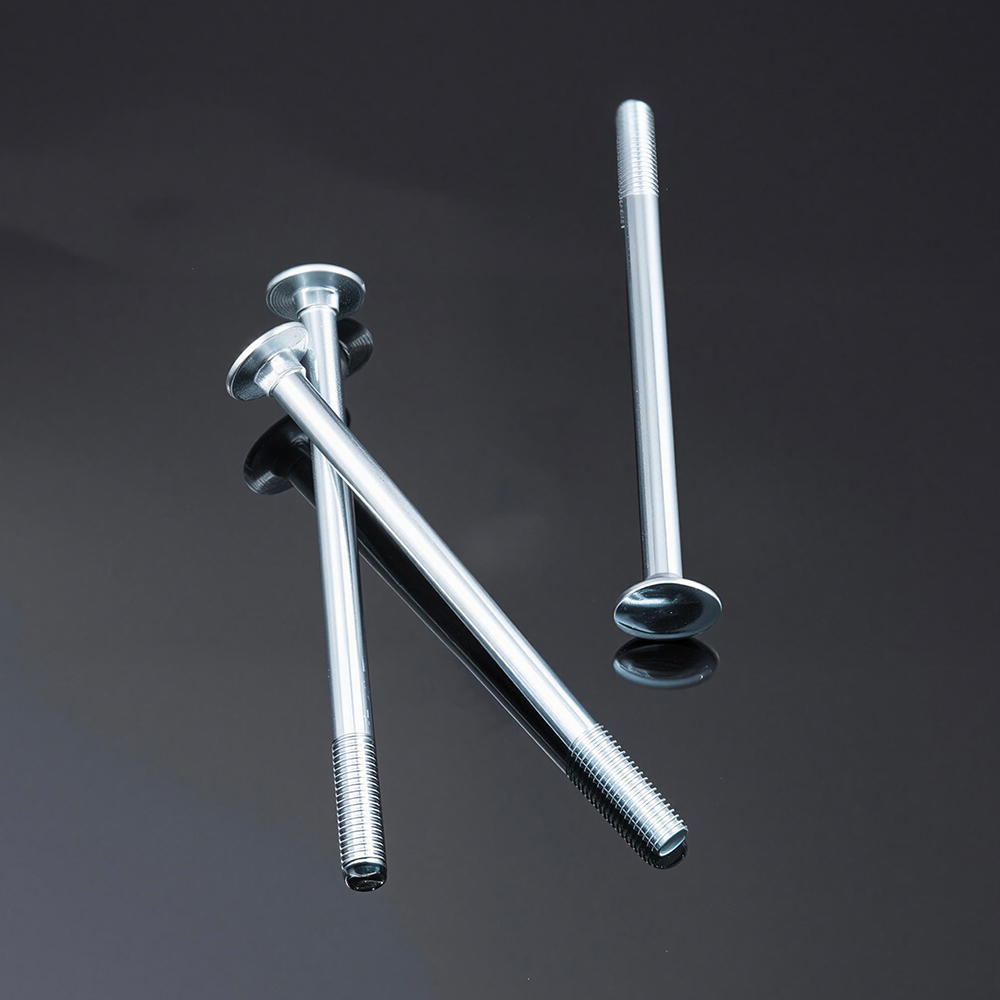

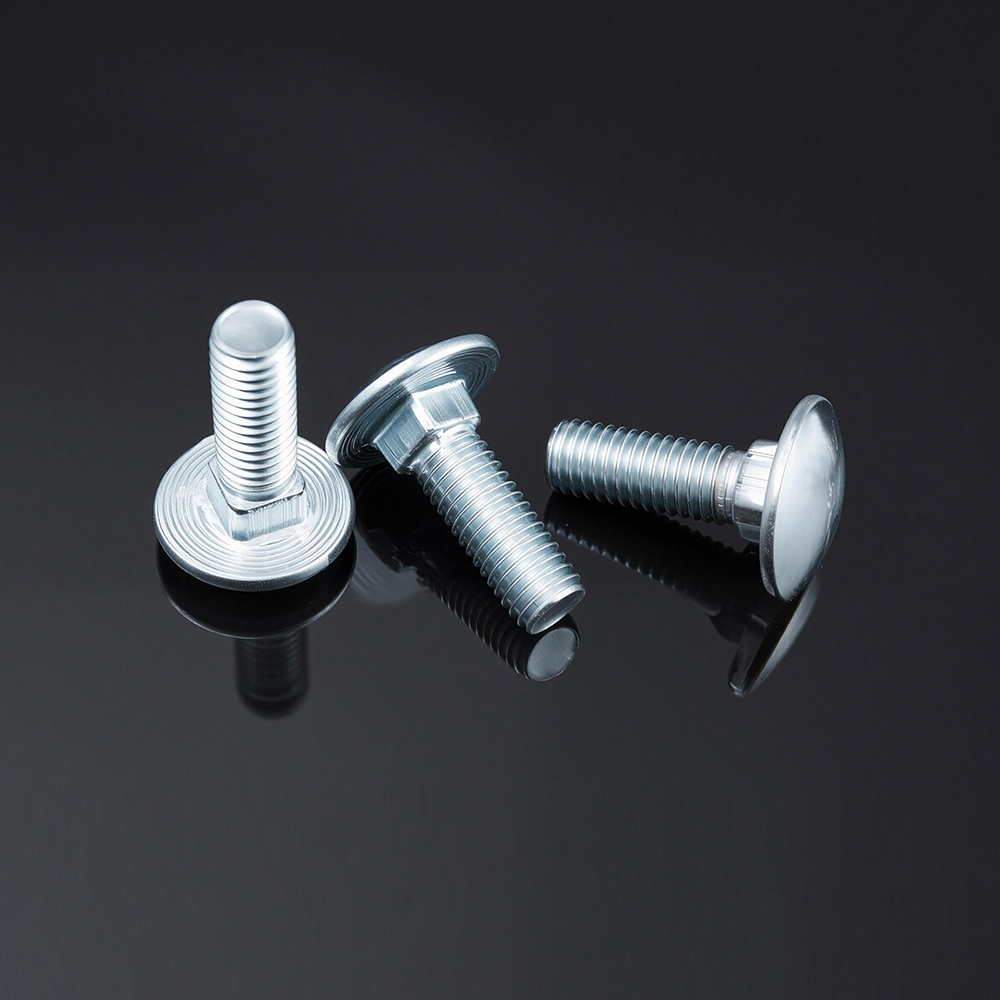

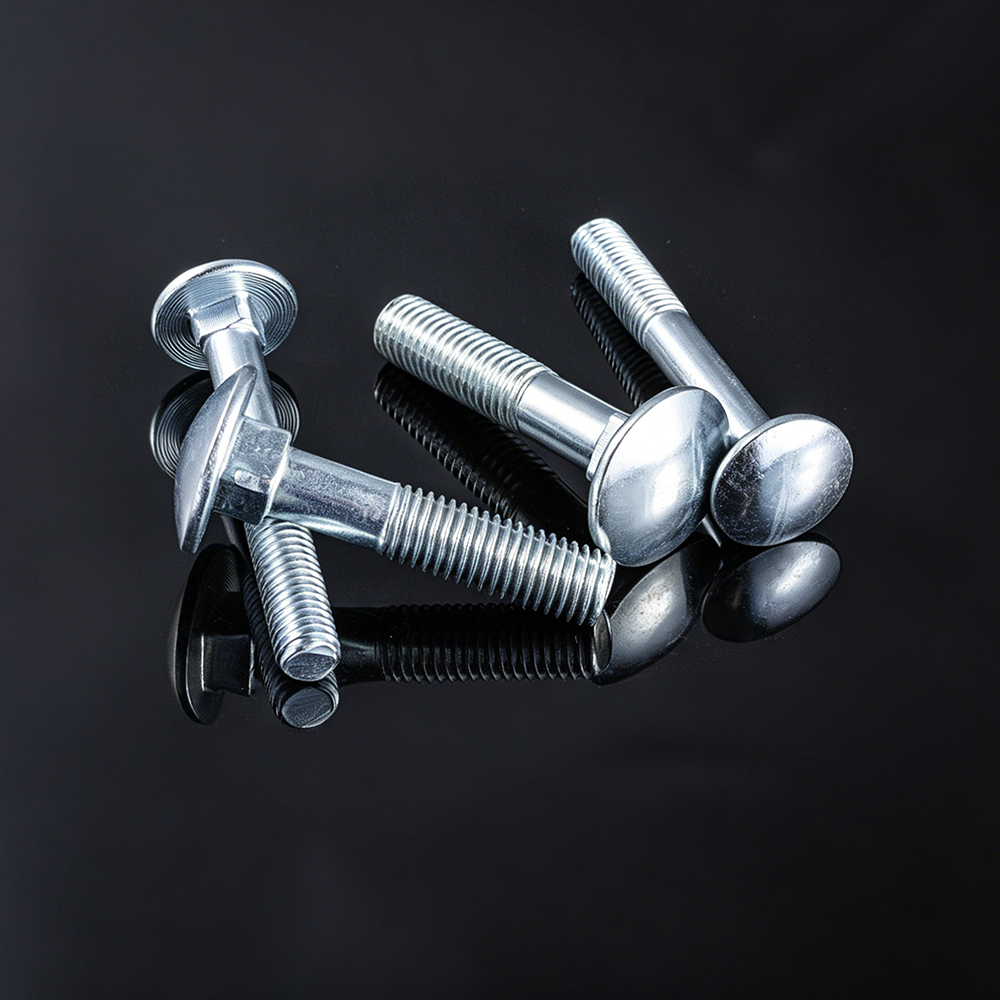

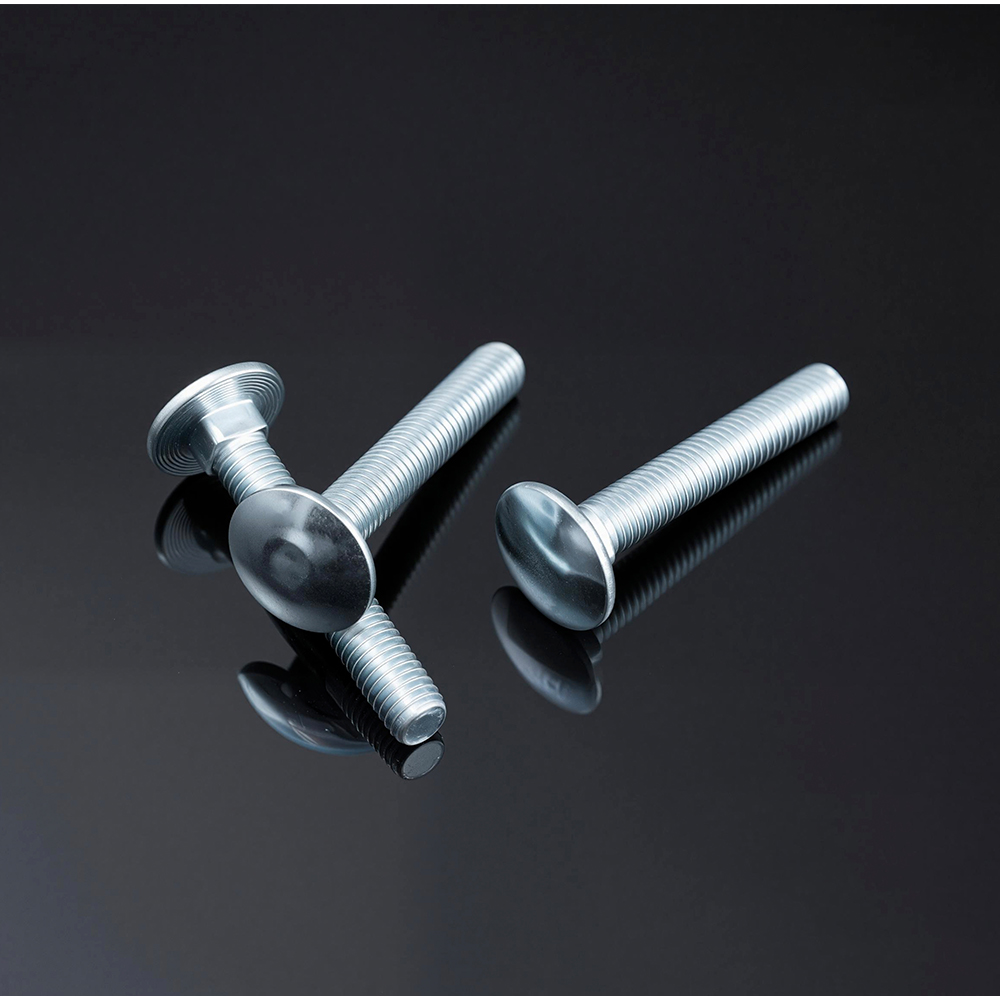

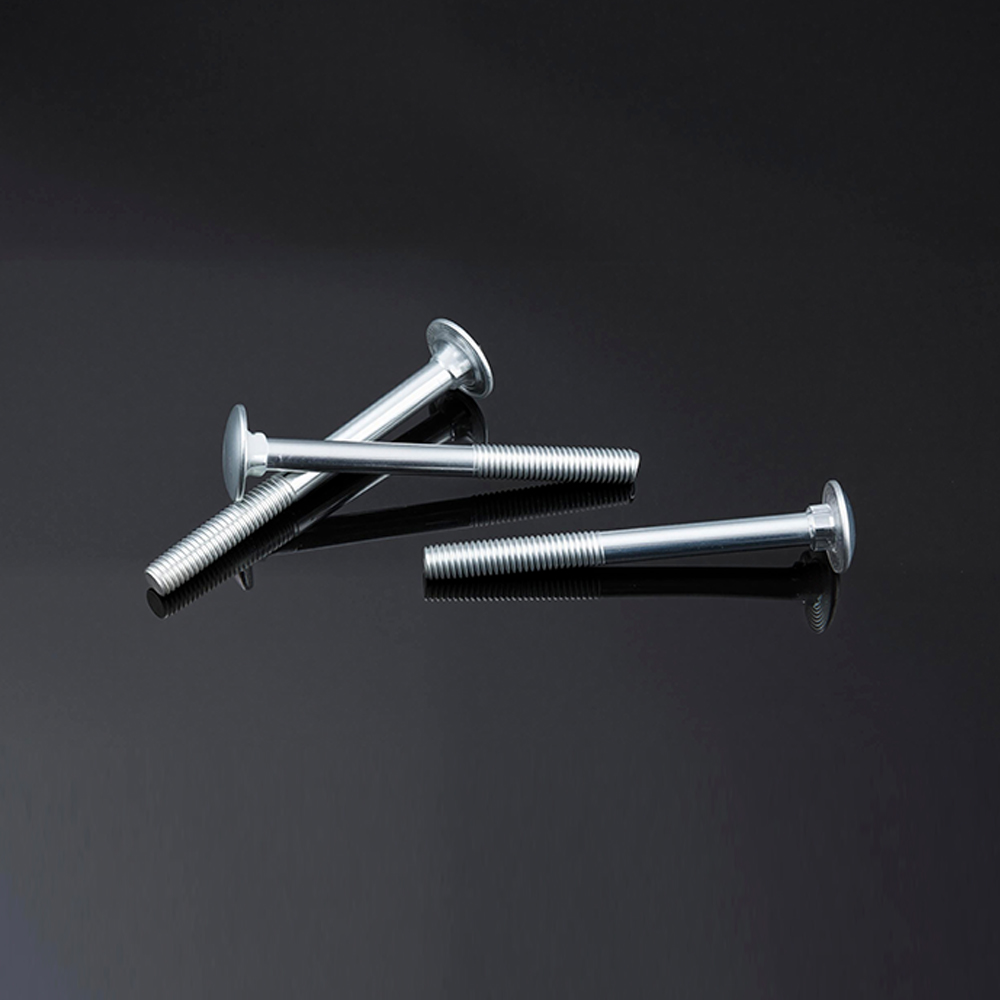

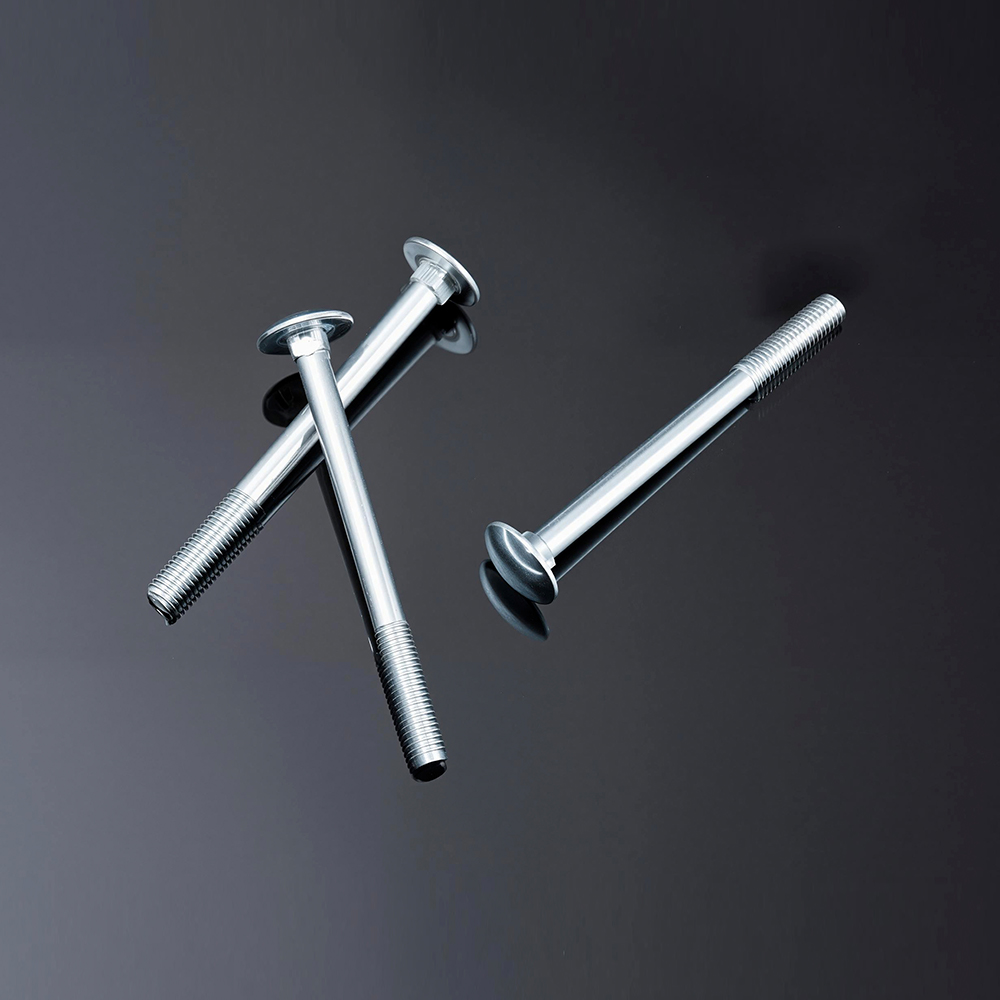

Śruba nośna z dużą płaską główką i okrągłą szyjką ma wyjątkowo szeroką płaską główkę kopułową w połączeniu z tradycyjną kwadratową szyjką, zapewniając doskonały rozkład obciążenia i czysty, wykończony wygląd dla szerokiego zakresu standardowych zastosowań.
Kluczowe funkcje
Ponadwymiarowa płaska główka rozkłada siłę mocowania na większym obszarze, aby zmniejszyć naprężenia materiału.
Gładka, pozbawiona zaczepów głowica kopułkowa jest idealna do widocznych instalacji.
Kwadratowa szyjka antyrotacyjna zapewnia pewne trzymanie w wywierconych otworach.
Dostępne w pełnym zakresie standardowych długości i skoków gwintów.
Wiele opcji materiałów i wykończeń do zastosowań wewnętrznych, zewnętrznych i środowisk korozyjnych.
| Klasa SAE 5.8 (odpowiednik ISO 5.8) | |
| Średnica śruby | M5–M20 (konfigurowalny) |
| Typ gwintu | UNC / UNF (możliwość dostosowania; gwint metryczny ISO dla opcji metrycznych) |
| Standardy | DIN 603 / SAE J429 / ASTM A307 (możliwość przełączania zgodnie z wymaganiami klienta) |
| Stopień siły | Klasa SAE 5.8 |
| Obróbka cieplna | Hartowane i odpuszczane (Q&T) |
| Wytrzymałość na rozciąganie | ≥500 MPa |
| Siła plonu | ≥400 MPa |
| Twardość | HRC 22–27 |
| Styl głowy | Główka grzybkowa z kwadratową szyjką, wgłębienie Phillipsa |
| Dokładność/tolerancja gwintu | 2A/3A (cale); 6g (metryczne) |
| Temperatura pracy | -40°C do 250°C |
| Pasujące komponenty | Nakrętki sześciokątne (DIN 934), Podkładki płaskie (DIN 125) |
| Klasa SAE 8.8 (odpowiednik ISO 8.8) | |
| Średnica śruby | M5–M20 (konfigurowalny) |
| Typ gwintu | UNC / UNF (konfigurowalny) |
| Standardy | DIN 603 / SAE J429 / ASTM A325 |
| Stopień siły | Klasa SAE 8.8 |
| Materiał | Stal średniowęglowa (C45 / SAE 1045) |
| Obróbka cieplna | Hartowane i odpuszczane (Q&T) |
| Wytrzymałość na rozciąganie | ≥800 MPa |
| Siła plonu | ≥640 MPa |
| Twardość | HRC 24–33 |
| Styl głowy | Główka grzybkowa z kwadratową szyjką, wgłębienie Phillipsa |
| Dokładność/tolerancja gwintu | 2A/3A |
| Temperatura pracy | -40°C do 300°C |
| Pasujące komponenty | Nakrętki sześciokątne (DIN 934), Podkładki płaskie (DIN 125), Spring washers (DIN 127) |
| Klasa SAE 10.9 (odpowiednik ISO 10.9) | |
| Średnica śruby | M5–M20 (konfigurowalny) |
| Typ gwintu | UNC / UNF (konfigurowalny) |
| Standardy | DIN 603 / SAE J429 / ASTM A490 |
| Stopień siły | Klasa SAE 10.9 |
| Materiał | Stal konstrukcyjna stopowa (40Cr / SAE 4140) |
| Obróbka cieplna | Hartowane i odpuszczane (Q&T) |
| Wytrzymałość na rozciąganie | ≥1000 MPa |
| Siła plonu | ≥900 MPa |
| Twardość | HRC 32–39 |
| Styl głowy | Główka grzybkowa z kwadratową szyjką, wgłębienie Phillipsa |
| Dokładność/tolerancja gwintu | 2A/3A |
| Temperatura pracy | -40°C do 350°C |
| Pasujące komponenty | Nakrętki sześciokątne o dużej wytrzymałości (DIN 934, klasa 10), podkładki płaskie (DIN 125) |
| Klasa SAE 12.9 (odpowiednik ISO 12.9) | |
| Średnica śruby | M5–M20 (konfigurowalny) |
| Typ gwintu | UNC / UNF (konfigurowalny) |
| Standardy | DIN 603 / SAE J429 / ASTM A490 |
| Stopień siły | Klasa SAE 12.9 |
| Materiał | Stal konstrukcyjna stopowa (35CrMo / SAE 4135) |
| Obróbka cieplna | Hartowane i odpuszczane (Q&T) |
| Wytrzymałość na rozciąganie | ≥1200 MPa |
| Siła plonu | ≥1080 MPa |
| Twardość | HRC 39–44 |
| Styl głowy | Główka grzybkowa z kwadratową szyjką, wgłębienie Phillipsa |
| Dokładność/tolerancja gwintu | 2A/3A |
| Temperatura pracy | -40°C do 380°C |
| Pasujące komponenty | Nakrętki sześciokątne o wysokiej wytrzymałości (DIN 934, klasa 12), podkładki płaskie (DIN 125) |
Aplikacje
Ogólna obróbka drewna, tarasy, systemy balustrad, wyposażenie placów zabaw, meble publiczne i hybrydowe zespoły konstrukcyjne drewniano-metalowe.
