Blokowanie promieniowe i osiowe w precyzyjnych nakrętkach zabezpieczających: ilościowe określenie różnic w odporności na wibracje i utrzymywaniu napięcia wstępnego
W zespołach precyzyjnych, takich jak wrzeciona szybkoobrotowe, śruby kulowe i systemy napięcia wstępnego łożysk, wybór mechanizmu blokującego dla precyzyjnych nakrętek zabezpieczających ma kluczowe znaczenie dla długoterminowej niezawodności. Na rynku dominują dwa podstawowe projekty: blokowanie promieniowe (za pomocą promieniowych wkładek lub kołków) i blokowanie osiowe (wykorzystując sprężyste odkształcenie segmentowanych gwintów). Chociaż oba zapewniają działanie zapobiegające poluzowaniu, ich działanie pod cyklicznymi obciążeniami poprzecznymi znacznie się różni. W artykule określono ilościowo te różnice w oparciu o ustalone dane badawcze i branżowe.
1. Przegląd mechanizmu blokującego
Poniższa tabela podsumowuje zasady projektowania promieniowych i osiowych systemów blokujących.
| Parametr | Blokowanie promieniowe (np. ZM, YSR) | Blokowanie osiowe (np. AM, YSF, YSK) |
|---|---|---|
| Metoda blokowania | Promieniowo działające kołki blokujące lub wkładki mosiężne przecinają otwór gwintowany; zabezpieczone śrubami dociskowymi. Kołki wchodzą w boki gwintu wału. | Segmenty nakrętki są odkształcane elastycznie za pomocą wkrętów dociskowych osiowych. Boki gwintu dociskają się do gwintu wału, powodując tarcie. |
| Dokładność bicia osiowego | Zwykle ≤ 0,005 mm (obrobione maszynowo) lub ≤ 0,002 mm (szlifowane) | Porównywalne; blokowanie nie ma wpływu na relację twarzą w gwint |
| Wymagania dotyczące przestrzeni osiowej | Dostępny cieńszy profil (np. seria YSR) | Profil standardowy; blokowanie osiowe wymaga większej wysokości nakrętki |
| Odporność na obciążenia udarowe | Dobry; hartowane wkładki (HRC 28-32) są odporne na zużycie | Doskonały; odkształcenie sprężyste pochłania i rozkłada obciążenia udarowe |
2. Ilościowa wydajność przy cyklicznych obciążeniach poprzecznych
Najdokładniej ocenia się działanie przeciwodkręcające nakrętek zabezpieczających pod wpływem cyklicznych obciążeń poprzecznych, o których wiadomo, że są głównymi czynnikami powodującymi samoluzowanie się śrub. Badania wykazały, że utrata napięcia wstępnego i mikropoślizg pomiędzy zaangażowanymi gwintami są kluczowymi wskaźnikami awarii.
- Współczynnik przechowywania wstępnego ładowania: W identycznych warunkach wstępnego napięcia wstępnego i obciążenia poprzecznego standardowa nakrętka może zachować tylko 60–70% początkowego napięcia wstępnego po powtarzanych cyklach. Natomiast wysokowydajne nakrętki zabezpieczające wykazały współczynnik szczątkowego napięcia wstępnego wynoszący średnio 91,5% po 1500 cyklach wibracji poprzecznych.
- Zachowanie mikropoślizgowe: Cykliczne obciążenia poprzeczne powodują mikropoślizg na styku gwintu. Podczas gdy standardowe nakrętki wykazują nieodwracalną akumulację mikropoślizgu prowadzącą do postępującej utraty napięcia wstępnego, zaawansowane konstrukcje blokujące wykazują silną charakterystykę „odzyskiwania” – napięcie wstępne i mikropoślizg niemal powracają do pierwotnego poziomu, gdy obciążenie poprzeczne powraca do zera.
- Sztywność projektu: Zdolność do utrzymania stabilnej sztywności konstrukcji pod wpływem wibracji dynamicznych jest cechą definiującą precyzyjne nakrętki zabezpieczające . W szczególności konstrukcje z blokowaniem promieniowym zostały zaprojektowane tak, aby zachować sztywność, zapewniając jednocześnie skuteczne zapobieganie poluzowaniu, dzięki czemu nadają się do precyzyjnych systemów mocowania w obrabiarkach i zastosowaniach lotniczych.
3. Analiza porównawcza: blokowanie promieniowe i osiowe
Chociaż dane z bezpośrednich testów bezpośrednich precyzyjnych nakrętek łożyskowych promieniowych i osiowych są ograniczone, poniższa analiza porównawcza opiera się na dostępnych danych branżowych i ustalonych zasadach mechanicznych.
| Metryka wydajności | Blokowanie promieniowe (np. ZM/YSR) | Blokowanie osiowe (np. AM/YSK) |
|---|---|---|
| Utrzymanie napięcia wstępnego (obciążenie poprzeczne) | Dobry; zlokalizowany kontakt kołków blokujących zapewnia stałe tarcie. Jednakże kołki mogą ulegać zużyciu przez wiele cykli. | Doskonały; elastyczne odkształcenie 360° tworzy równomierny kontakt boczny gwintu, rozkładając obciążenia i zapewniając doskonałą odporność na mikropoślizg. |
| Odporność na obciążenie udarowe | Dobry; jednakże obciążenia udarowe mogą powodować miejscowe naprężenia na kołkach blokujących lub wkładkach. | Znakomity; odkształcenie sprężyste działa jak element tłumiący, pochłaniając obciążenia udarowe bez trwałego odkształcenia. |
| Możliwość ponownego użycia | W pełni wielokrotnego użytku; kołki blokujące są wytrzymałe i zachowują swoją geometrię. | W pełni nadaje się do ponownego użycia, jeśli jest równomiernie dokręcony; nierówne dokręcenie może spowodować deformację segmentu. |
| Uderzenie osiowe | Brak wpływu; mechanizm blokujący nie wpływa na dokładność powierzchni czołowej. | Brak wpływu; metoda blokowania nie wpływa na dokładność bicia osiowego. |
| Ograniczenia przestrzenne | Preferowany do zastosowań cienkościennych, gdzie przestrzeń osiowa jest ograniczona. | Wymaga standardowej wysokości nakrętki; nie nadaje się do projektów o bardzo ograniczonej przestrzeni. |
4. Rola wstępnego obciążenia
Badania luzowania śrub pod wpływem obciążeń poprzecznych zidentyfikowały krytyczny parametr wpływający na oba mechanizmy: poziom napięcia wstępnego. Wykazano, że wyższe początkowe napięcie wstępne znacznie poprawia utrzymanie napięcia wstępnego.
- Wstępnie wczytaj efekt wielkości: Gdy początkowe napięcie wstępne zostanie zwiększone z 60 kN do 120 kN, procent resztkowego napięcia wstępnego pod cyklicznymi obciążeniami poprzecznymi jest znacznie wyższy. Dzieje się tak, ponieważ wyższe napięcie wstępne zmniejsza mikropoślizg na styku gwintu.
- Praktyczne implikacje: Zarówno w przypadku konstrukcji z blokadą promieniową, jak i osiową, ustawienie początkowego napięcia wstępnego tak wysokiego, jak pozwala na to zastosowanie, poprawi skuteczność zapobiegania poluzowaniu. Obie konstrukcje korzystają w równym stopniu z tej zasady, ale konstrukcje z blokadą osiową z bardziej równomiernym kontaktem gwintu mogą osiągnąć nieco lepsze wyniki przy równoważnych poziomach napięcia wstępnego.
5. Perspektywa produkcji i jakości
Precyzja i spójność mechanizmu blokującego, promieniowego lub osiowego, są niezbędne dla zapewnienia niezawodnego działania. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) to przedsiębiorstwo rodzinne należące do SEA Monies Metal Co., Ltd., które dziedziczy 20-letnie doświadczenie rodzinne i dziedzictwo jakości w produkcji metali. Opierając się na dużych zdolnościach produkcyjnych Shengzhao Metal i zaletach łańcucha dostaw, specjalizujemy się w badaniach i rozwoju, produkcji i globalnej sprzedaży wysokiej jakości produktów metalowych. Kierując się rodzinnym dążeniem do precyzji, rygorystycznego podejścia do pracy i długoterminowego zaangażowania, dostarczamy stabilne i niezawodne produkty i usługi klientom na całym świecie.
Wykorzystując solidne możliwości badawczo-rozwojowe i produkcyjne fabryki, specjalizujemy się w nitach, śrubach, nakrętkach, podkładkach, sworzniach, śrubach i różnych niestandardowych częściach o wysokiej wytrzymałości. Nasz asortyment produktów obejmuje materiały, w tym stal nierdzewną, stal stopową, stop aluminium, miedź i stopy specjalne, wykorzystując takie procesy, jak kucie na zimno, kucie na gorąco i obróbka CNC. Nasze produkty eksportujemy do ponad 25 krajów, obsługując ponad 200 klientów.
Chance & Union stara się bezproblemowo łączyć „Wyprodukowano w Chinach” z rynkiem międzynarodowym, zapewniając klientom na całym świecie kompleksowe rozwiązania w zakresie mocowania, od badań i rozwoju po produkcję masową, dzięki profesjonalnej technologii i wyjątkowej jakości. W przypadku precyzyjnych nakrętek zabezpieczających zapewniamy pełną dokumentację materiałową i użytkową, w tym raporty z testów bicia osiowego i weryfikację twardości materiału zgodnie z normami HRC 28–32.
6. Często zadawane pytania (FAQ)
- P1: Który mechanizm blokujący — promieniowy czy osiowy — zapewnia lepszą odporność na wibracje w zastosowaniach z wrzecionami o dużej prędkości?
Odp.: Blokowanie osiowe zazwyczaj zapewnia doskonałą odporność na wibracje, ponieważ zapewnia równomierny kontakt 360° wzdłuż boków gwintu, równomiernie rozkładając obciążenia i redukując mikropoślizg. Blokowanie promieniowe jest bardziej odpowiednie do zastosowań o cienkich profilach, gdzie przestrzeń osiowa jest ograniczona, ale może być bardziej podatne na zużycie w przypadku długotrwałych wibracji o dużej amplitudzie. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) może zalecić optymalny projekt w oparciu o konkretny profil wibracji i ograniczenia przestrzenne. - P2: Ile razy można ponownie wykorzystać precyzyjną nakrętkę zabezpieczającą bez utraty wydajności?
Odp.: Precyzyjne nakrętki zabezpieczające są zaprojektowane tak, aby można je było wielokrotnie używać, jeśli będą się z nimi prawidłowo obchodzić. W przypadku osiowych nakrętek zabezpieczających należy upewnić się, że wkręty dociskowe są dokręcone równomiernie, w kolejności poprzecznej, aby zapobiec deformacji segmentu. W przypadku promieniowych nakrętek zabezpieczających przed ponownym użyciem sprawdź kołki zabezpieczające lub wkładki pod kątem zużycia. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) zapewnia wskazówki dotyczące ponownego użycia przy każdej przesyłce. - P3: Czy początkowe napięcie wstępne wpływa na skuteczność zapobiegania poluzowaniu nakrętki zabezpieczającej?
O: Tak. Badania wykazały, że wyższe początkowe napięcie wstępne znacznie poprawia utrzymanie napięcia wstępnego pod cyklicznymi obciążeniami poprzecznymi poprzez zmniejszenie mikropoślizgu na styku gwintu. Jednakże napięcie wstępne nie może przekraczać granicy plastyczności materiału. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) może zapewnić zalecane zakresy napięcia wstępnego dla konkretnego zastosowania.

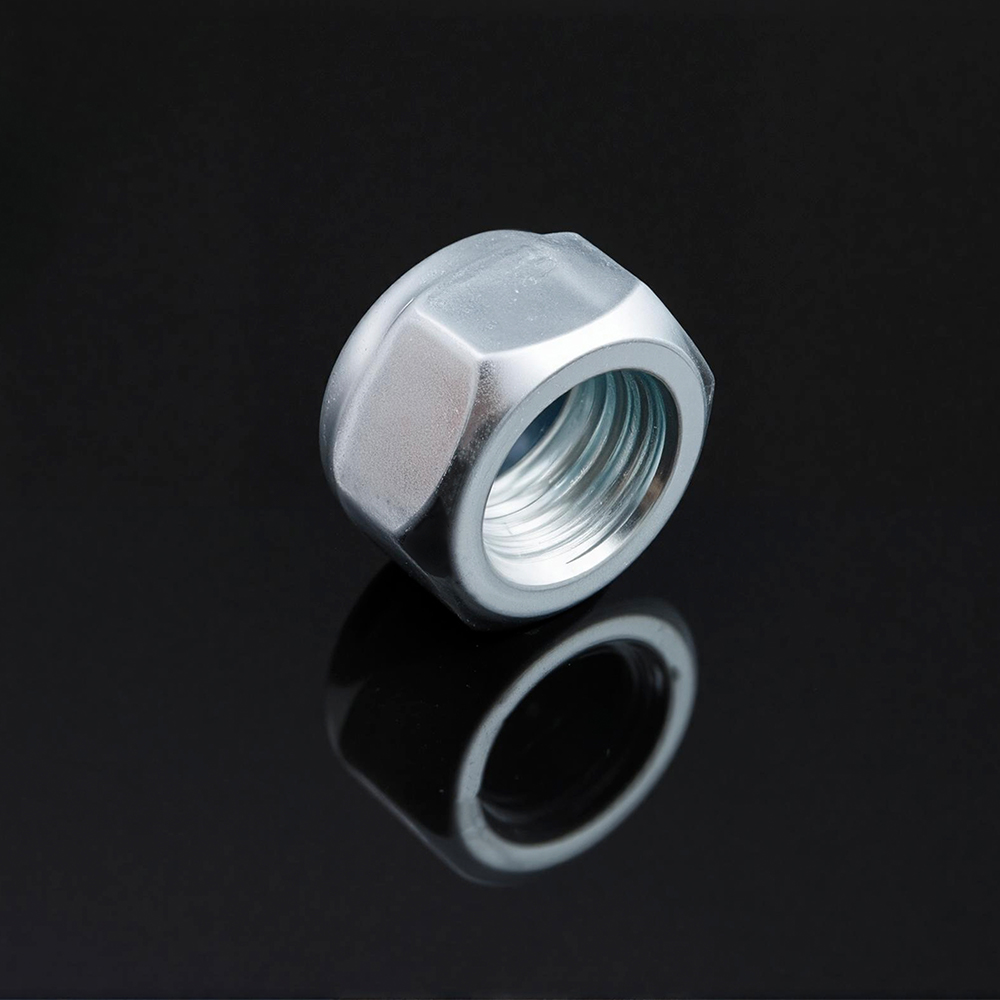

Nakrętki sześciokątne ocynkowane ogniowo: dlaczego dominujący moment obrotowy jest o 30–50% niższy niż w przypadku nakrętek naoliwionych fosforanami – kolizja z gwintem lub smarowność powierzchni?
Cynkowane ogniowo (HDG) zabezpieczające nakrętki sześciokątne stale wykazują niższy dominujący moment obrotowy niż nakrętki fosforanowane i olejowane o tej samej specyfikacji. Redukcja ta, zwykle w zakresie 30–50%, nie jest oznaką gorszej jakości, ale bezpośrednią konsekwencją właściwości fizycznych i tribologicznych powłoki. Są dwa główne wyjaśnienia zakłócenia gwintu spowodowane grubością powłoki cynkowej oraz smarowność powierzchni wynikające z wewnętrznych właściwości tarcia powłoki HDG i braku środka smarnego.
1. Porównanie mechanizmów: kolizja gwintu a smarowność powierzchni
W poniższej tabeli porównano dwa podstawowe mechanizmy, które przyczyniają się do zmniejszenia dominującego momentu obrotowego w przypadku nakrętek sześciokątnych zabezpieczających HDG.
| Parametr | Zakłócenia gwintu (grubość powłoki) | Smarowność powierzchni (współczynnik tarcia) |
|---|---|---|
| Mechanizm fizyczny | Proces cynkowania ogniowego nakłada warstwę stopu cynku na wszystkie powierzchnie nakrętki. W przypadku gwintów wewnętrznych zmniejsza to mniejszą średnicę i zmienia profil gwintu, tworząc pasowanie wciskowe z pasowaną śrubą. Standardową praktyką jest gwintowanie dużych nakrętek po cynkowaniu, aby uwzględnić te narosty. | Powłoka cynkowa nakrętki HDG ma wysoki współczynnik tarcia, gdy jest stosowana bez środka smarnego. Natomiast powłoka fosforanowa jest bardzo porowata i pochłania olej, zapewniając powierzchnię styku o niskim tarciu pomiędzy gwintami. |
| Podstawowy dowód | Typowa grubość powłoki HDG wynosi od 1,8 do 3,5 milicala (0,045 do 0,09 mm) na stronę. W przypadku nakrętki gwintowanej po cynkowaniu przywracany jest luz gwintu. Jeśli gwint nie zostanie przekroczony, wcisk gwintu zmniejsza efektywną średnicę podziałową i może prowadzić do trudności montażowych. Jednak przeważający moment obrotowy nie jest po prostu funkcją wcisku — w przypadku nadmiernego gwintowania nakrętki wcisk jest minimalny. | Dane branżowe pokazują, że współczynnik tarcia stali ocynkowanej ogniowo bez smarowania wynosi ≥0,30. Dla porównania, powierzchnia fosforanowana i zaolejona należy do niższej klasy tarcia (0,08–0,16 dla oleju fosforanowanego). Powłoki fosforanowe zostały specjalnie zaprojektowane, aby zatrzymywać olej, zmniejszając tarcie i zapewniając stałą zależność momentu obrotowego od napięcia. Wysokie tarcie powierzchni HDG oznacza, że mniejsza część przyłożonego momentu obrotowego jest przekształcana na obciążenie zacisku, a większa jest absorbowana podczas pokonywania tarcia gwintu. |
| Czynniki wpływające | Jednolitość grubości powłoki, klasa gwintu śruby (np. 6g dla kompatybilności z nakrętkami 6H) oraz sposób gwintowania nakrętki (przed i po cynkowaniu). Nakrętki są zazwyczaj ocynkowane jako półfabrykaty, a następnie gwintowane w nadmiarze, aby pomieścić powłokę. | Obecność smarów, chropowatość powierzchni i rodzaj powłoki. Smarowane nakrętki HDG (z MoS₂ lub woskiem) mogą osiągnąć współczynnik tarcia tak niskie, jak 0,04–0,16. Suche nawierzchnie HDG posiadają najwyższą klasę tarcia (≥0,30). |
| Ilościowy wpływ na dominujący moment obrotowy | Jeśli po cynkowaniu nakrętka zostanie dokręcona z odpowiednim nadwymiarem, wpływ na dominujący moment obrotowy będzie minimalny. Jeżeli jednak nakrętka nie zostanie dostatecznie dokręcona, wcisk może znacznie zwiększyć moment obrotowy wymagany do dokręcenia nakrętki w śrubie, jest to jednak efekt odrębny od zmniejszenia dominującego momentu obrotowego po osadzeniu. | Wysokie tarcie suchej powierzchni HDG (≥0,30) w porównaniu z powierzchnią naoliwioną fosforanem (0,08–0,16) wyjaśnia zmniejszenie efektywnego dominującego momentu obrotowego o 30–50%. Element blokujący nakrętki (np. wkładka nylonowa lub zdeformowany gwint) musi pokonać nie tylko własną siłę blokującą, ale także tarcie powłoki. Na powierzchni o niskim tarciu mechanizm blokujący zapewnia większą część całkowitego przeważającego momentu obrotowego. |
| Strategia łagodzenia | Należy używać nakrętek, które po cynkowaniu są nagwintowane do odpowiedniego nadwymiaru, zgodnie z normą ASTM A563. Upewnij się, że klasa gwintu śruby (np. 6g) jest zgodna ze specyfikacją nakrętki. | Przed montażem nałóż smar (np. wosk, olej lub pastę MoS₂) na gwinty nakrętki. W przypadku nakrętek HDG smar może zmniejszyć współczynnik tarcia do zakresu 0,04–0,16. Użyj nakrętek HDZ o współczynniku momentu obrotowego 0,35 i zastosuj moment obrotowy w górnej granicy zalecanego zakresu, aby skompensować wysoki współczynnik momentu obrotowego. |
2. Analiza mechanizmu: który mechanizm dominuje?
Aby określić, który mechanizm jest głównym czynnikiem powodującym obserwowane zmniejszenie dominującego momentu obrotowego o 30–50%, należy dokładnie rozważyć dowody.
- Zakłócenia wątku stanowi istotny problem podczas montażu elementów złącznych ocynkowanych. Powłoka cynkowa może zmniejszyć wewnętrzną średnicę gwintu do tego stopnia, że nakrętka nie będzie swobodnie przylegać do śruby. Jednakże standardową praktyką w przypadku nakrętek do zastosowań konstrukcyjnych jest cynkowanie ich jako półproduktów, a następnie gwintowanie gwintów po cynkowaniu i usuwanie cynku z powierzchni gwintów w celu przywrócenia luzu. W takim przypadku zakłócenia są eliminowane. Zatem zmniejszenie dominującego momentu obrotowego obserwowane po montażu nie wynika głównie z zakłóceń, ale z właściwości ciernych powłoki.
- Smarność powierzchni jest czynnikiem dominującym. Powłoka cynkowa łącznika HDG ma współczynnik tarcia ≥0,30 w stanie suchym. Jest to interfejs o wysokim tarciu. Natomiast nakrętka pokryta fosforanem i naoliwiona została zaprojektowana z myślą o niskim tarciu; warstwa fosforanowa pełni rolę zbiornika oleju, zapewniając znacznie niższy współczynnik tarcia. Cecha blokująca nakrętki (np. zdeformowany gwint, pierścień nylonowy lub metalowy element blokujący) musi pokonać zarówno tarcie powierzchni styku gwintu, jak i jego własny dominujący moment obrotowy. Na nawierzchni HDG o wysokim tarciu funkcja blokowania stanowi mniejszą część całkowitego dominującego momentu obrotowego, co skutkuje niższą zmierzoną wartością.
- Efekty synergiczne: Obydwa mechanizmy są ze sobą powiązane. Jeżeli po cynkowaniu nakrętka nie zostanie prawidłowo dokręcona, wciskanie gwintu może prowadzić do wyższego momentu obrotowego przy montażu i zatarcia, szczególnie w przypadku stosowania ze śrubą o innej obróbce powierzchni. Jednakże w przypadku prawidłowo dobranych i wyprodukowanych nakrętek zabezpieczających HDG dominująca redukcja momentu obrotowego jest w przeważającej mierze funkcją wysokiego tarcia powłoki cynkowej.
3. Ilościowy wpływ powłoki na moment obrotowy
Poniższa tabela przedstawia analizę porównawczą współczynników tarcia i ich wpływu na moment dokręcania.
| Powierzchnia / powłoka | Zakres współczynnika tarcia | Typowy współczynnik momentu obrotowego zastosowania | Wpływ na dominujący moment obrotowy |
|---|---|---|---|
| Olej fosforanowy | 0,08 – 0,16 | ~0,15 | Funkcja blokowania zapewnia większość przeważającego momentu obrotowego. |
| Cynkowane ogniowo (na sucho) | ≥ 0,30 | ~0,35 | Wysokie tarcie gwintu zmniejsza względny udział funkcji blokującej, obniżając dominujący moment obrotowy o 30–50%. |
| Smar cynkowany ogniowo | 0,08 – 0,16 (with MoS₂ or wax) | Zmienna | Smar przywraca niższy współczynnik tarcia, zwiększając względny udział funkcji blokującej. |
4. Praktyczne wskazówki dotyczące określania i stosowania nakrętek sześciokątnych zabezpieczających HDG
Aby uzyskać niezawodne działanie nakrętek sześciokątnych ocynkowanych ogniowo, zaleca się następujące praktyki:
- Określ prawidłowe gwintowanie nakrętki: Upewnij się, że nakrętki są przeznaczone i wyprodukowane tak, aby po cynkowaniu można je było nagwintować do odpowiedniego nadwymiaru. Przywraca to luz gwintu i zapobiega problemom montażowym spowodowanym grubością powłoki.
- Nałóż lubrykant: W przypadku zastosowań krytycznych, w których istotny jest dominujący moment obrotowy, przed montażem nałóż smar (wosk, olej lub pastę MoS₂) na gwinty nakrętki. Zmniejsza to współczynnik tarcia i umożliwia skuteczniejsze działanie funkcji blokującej.
- Użyj zgodnych klas wątków: Upewnij się, że klasa gwintu śruby (np. 6g) jest zgodna ze specyfikacją nakrętki (np. 6H). Jest to szczególnie ważne w przypadku nakrętek HDG, ponieważ powłoka może zmienić efektywne dopasowanie gwintu.

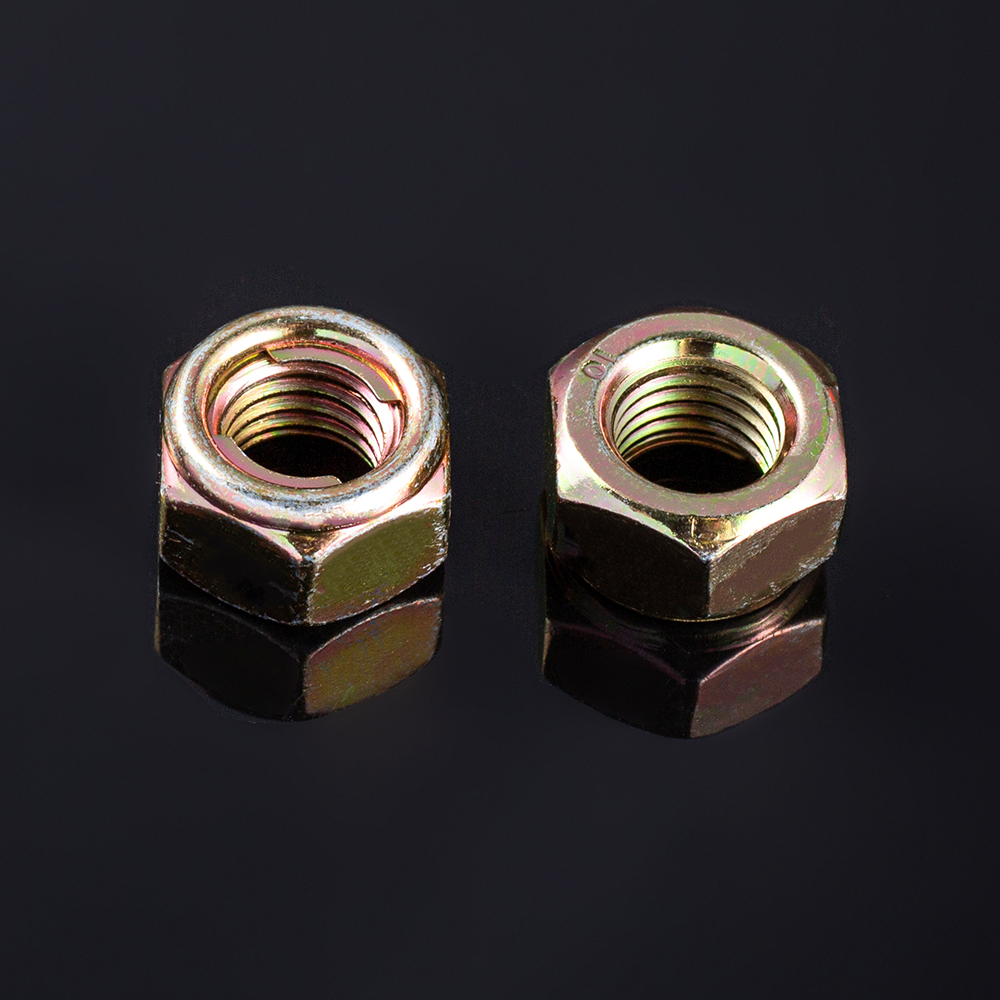

- Rozważ środowisko aplikacji: Jeśli dominujące wymagania dotyczące momentu obrotowego są krytyczne i smarowanie nie jest dopuszczalne, należy rozważyć zastosowanie całkowicie metalowej nakrętki zabezpieczającej o bardziej agresywnej konstrukcji zabezpieczającej lub nakrętki z inną powłoką (np. powłoką płatkową cynkowo-aluminiową ze zintegrowanym środkiem smarnym).
5. Perspektywa produkcji i jakości
Precyzja procesu gwintowania i konsystencja powłoki HDG są niezbędne do dostarczenia nakrętek zabezpieczających, które działają zgodnie z oczekiwaniami. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) to przedsiębiorstwo rodzinne należące do SEA Monies Metal Co., Ltd., które dziedziczy 20-letnie doświadczenie rodzinne i dziedzictwo jakości w produkcji metali. Opierając się na dużych zdolnościach produkcyjnych Shengzhao Metal i zaletach łańcucha dostaw, specjalizujemy się w badaniach i rozwoju, produkcji i globalnej sprzedaży wysokiej jakości produktów metalowych. Kierując się rodzinnym dążeniem do precyzji, rygorystycznego podejścia do pracy i długoterminowego zaangażowania, dostarczamy stabilne i niezawodne produkty i usługi klientom na całym świecie.
Wykorzystując solidne możliwości badawczo-rozwojowe i produkcyjne fabryki, specjalizujemy się w nitach, śrubach, nakrętkach, podkładkach, sworzniach, śrubach i różnych niestandardowych częściach o wysokiej wytrzymałości. Nasz asortyment produktów obejmuje materiały, w tym stal nierdzewną, stal stopową, stop aluminium, miedź i stopy specjalne, wykorzystując takie procesy, jak kucie na zimno, kucie na gorąco i obróbka CNC. Nasze produkty eksportujemy do ponad 25 krajów, obsługując ponad 200 klientów.
Chance & Union stara się bezproblemowo łączyć „Wyprodukowano w Chinach” z rynkiem międzynarodowym, zapewniając klientom na całym świecie kompleksowe rozwiązania w zakresie mocowania, od badań i rozwoju po produkcję masową, dzięki profesjonalnej technologii i wyjątkowej jakości. W przypadku nakrętek sześciokątnych zabezpieczających HDG zapewniamy specyfikacje dotyczące nadmiernego gwintowania, aby zapewnić prawidłowy montaż, a tam, gdzie jest to wymagane, możemy zastosować smary, aby osiągnąć niezbędny przeważający moment obrotowy i wydajność obciążenia zacisku.
6. Często zadawane pytania (FAQ)
- P1: Czy mogę używać ocynkowanej ogniowo nakrętki zabezpieczającej bez żadnego smarowania i nadal osiągać wymagany dominujący moment obrotowy?
Odpowiedź: Tak, ale dominujący moment obrotowy będzie o 30–50% niższy niż w przypadku nakrętki naoliwionej fosforanem ze względu na duże tarcie powłoki cynkowej. W zastosowaniach, w których dominujący moment obrotowy jest krytyczny i nie jest dozwolone smarowanie, należy rozważyć użycie nakrętki z inną powłoką lub wybrać nakrętkę zabezpieczającą o bardziej agresywnej konstrukcji zabezpieczającej. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) może polecić optymalną powłokę i mechanizm blokujący dla Twoich konkretnych wymagań. - P2: Jak wybrać nakrętkę ocynkowaną ogniowo, aby zapewnić prawidłowy montaż za pomocą śruby ocynkowanej?
Odp.: Określ, że nakrętki mają być ocynkowane jako półfabrykaty, a następnie po cynkowaniu nagwintowane do odpowiedniego nadwymiaru. Należy także upewnić się, że klasa gwintu śruby (np. 6g) jest zgodna ze specyfikacją nakrętki. W przypadku połączeń konstrukcyjnych należy przestrzegać wymagań normy ASTM A563 dla nakrętek i ASTM A153 dla powłok okuć. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) dostarcza szczegółowe specyfikacje dotyczące powlekania i gwintowania przy każdej dostawie. - P3: Jaki jest zalecany współczynnik momentu obrotowego do dokręcania nakrętek sześciokątnych ocynkowanych ogniowo?
Odp.: W przypadku elementów złącznych cynkowanych ogniowo bez specjalistycznego smaru zalecany jest współczynnik momentu obrotowego wynoszący 0,35 w porównaniu z 0,15 w przypadku elementów złącznych naoliwionych fosforanem lub smarowanych. Odzwierciedla to większe tarcie powłoki HDG. W przypadku zastosowania smaru (np. MoS₂ lub wosku) współczynnik można obniżyć do zakresu 0,08–0,16. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) dostarcza dane dotyczące momentu obrotowego i naprężenia dla naszych elementów złącznych w oparciu o zastosowaną konkretną powłokę.
