Grube śruby konstrukcyjne z łbem sześciokątnym A325 i A490: wytrzymałość na rozciąganie a wrażliwość na karby – w jaki sposób ten kompromis wpływa na połączenia typu łożyska i połączenia krytyczne?
Wybór pomiędzy ASTM A325 (obecnie klasa A325 pod F3125) i ASTM A490 (klasa A490 pod F3125) ciężkie śruby konstrukcyjne z łbem sześciokątnym jest jedną z najważniejszych decyzji przy projektowaniu konstrukcji stalowej. Chociaż A490 oferuje znacznie wyższą wytrzymałość na rozciąganie, wytrzymałość ta wiąże się ze zwiększoną wrażliwością na karb i większym ryzykiem kruchego złamania. Ten zasadniczy kompromis bezpośrednio określa przydatność każdego gatunku śrub do połączeń łożyskowych i połączeń krytycznych poślizgowo. Artykuł ten zawiera kompleksowe porównanie i praktyczne ramy decyzyjne.
1. Porównanie podstawowych właściwości: A325 kontra A490
Poniższa tabela przedstawia najważniejsze różnice mechaniczne i aplikacyjne pomiędzy dwoma gatunkami śrub konstrukcyjnych, określone na podstawie specyfikacji ASTM F3125.
| Parametr właściwości | ASTM A325 (klasa F3125 A325) | ASTM A490 (klasa F3125 A490) |
|---|---|---|
| Minimalna wytrzymałość na rozciąganie | 120 ksi (≈ 827 MPa) | 150 ksi (≈ 1034 MPa) |
| Maksymalna wytrzymałość na rozciąganie | Nieokreślone (minimum 120 ksi) | 173 ksi (aby ograniczyć kruchość) |
| Twardość rdzenia (HRC) | Bez szczególnych ograniczeń (zwykle C24 – C35) | C33 – C38 (bardziej rygorystyczna kontrola) |
| Czułość wycinania | Umiarkowane – mniej podatne na kruche pękanie | Wysoka – bardziej wrażliwa na korozję naprężeniową i pękanie wodorowe |
| Cynkowanie ogniowe | Dozwolone (powszechnie używane) | Zabronione (ryzyko kruchości wodorowej i wyżarzania) |
| Test wydajności obrotowej | Wymagane w przypadku zespołów ocynkowanych | Wymagane dla wszystkich zespołów (z górnymi granicami naprężenia) |
| Badania nieniszczące | Zwykle nie jest to wymagane | Wymagana kontrola magnetyczno-proszkowa |
2. Rodzaje połączeń i zastosowanie śrub
Wybór pomiędzy połączeniami łożyskowymi a połączeniami o krytycznym poślizgu zależy od wymagań konstrukcyjnych dotyczących tolerancji poślizgu, odporności zmęczeniowej i kontroli odkształceń.
- Połączenie typu łożyskowego: W tej konstrukcji śruba jest dokręcona do stanu „dokładnego” (lub całkowicie naprężona), a siła ścinająca przenoszona jest głównie poprzez wytrzymałość na ścinanie wału śruby i nośność połączonych płytek na ściankach otworu. Zanim trzpień śruby zetknie się ze ścianą otworu, należy spodziewać się pewnego poślizgu. Taka konstrukcja pozwala na niższe koszty instalacji, ale powoduje większe odkształcenia i nie jest zalecana do połączeń narażonych na odwrócenie obciążenia lub zmęczenie.
- Połączenie krytyczne pod względem poślizgu: W tej konstrukcji śruba jest całkowicie wstępnie naprężona do wysokiego poziomu (70% minimalnej wytrzymałości na rozciąganie), tworząc dużą siłę zaciskania, która generuje tarcie pomiędzy stykającymi się powierzchniami. Przez to tarcie przenoszona jest siła ścinająca, a poślizg nie jest dozwolony pod obciążeniem użytkowym. Konstrukcja ta zapewnia wyższą sztywność, lepszą odporność na zmęczenie i jest wymagana w przypadku połączeń z otworami o dużych rozmiarach lub szczelinami, lub tam, gdzie poślizg mógłby mieć szkodliwy wpływ na parametry konstrukcyjne.
Poniższa tabela podsumowuje zastosowanie każdego gatunku śrub do tych typów połączeń.
| Typ połączenia | Przydatność ASTM A325 | Przydatność ASTM A490 | Kluczowa uwaga |
|---|---|---|---|
| Typ łożyska (dopasowany) | Tak – powszechnie stosowane | Tak – ale rzadko używany ze względu na koszt i ryzyko kruchości | W przypadku opłacalnych połączeń łożyskowych preferowany jest A325 |
| Typ łożyska (naprężone) | Tak – powszechne | Tak – przy starannej kontroli jakości | A490 wymaga testów wydajności obrotowej i MPI |
| Krytyczny poślizg (typ tarcia) | Tak – standard dla większości zastosowań | Tak – dla wyjątkowo wysokich wymagań dotyczących obciążenia | Wyższe napięcie wstępne A490 zapewnia większą odporność na poślizg |
3. Kompromis między wytrzymałością a czułością wycięcia: wpływ na przydatność połączenia
Podstawowy kompromis pomiędzy wytrzymałością na rozciąganie a wrażliwością na karb ma bezpośrednie konsekwencje dla projektowania połączeń.
- W przypadku połączeń typu łożyskowego: Połączenia te umożliwiają poślizg i polegają na wytrzymałości śruby na ścinanie i wytrzymałości nośnej. Ponieważ śruba nie jest poddawana takiemu samemu poziomowi cyklicznej koncentracji naprężeń jak w połączeniach krytycznych pod względem poślizgu, wyższa wytrzymałość na rozciąganie A490 może być korzystna w zakresie przeciwstawiania się obciążeniom ścinającym i łożyskowym. Jednak wyższa czułość karbu A490 oznacza, że wszelkie uszkodzenia gwintu, wady powierzchni lub niewspółosiowość mogą łatwiej prowadzić do kruchego złamania. Dlatego chociaż A490 może być stosowany w połączeniach łożysk, wiele specyfikacji zaleca stosowanie A325 tam, gdzie to możliwe, ze względu na większe ryzyko kruchego złamania A490.
- W przypadku połączeń krytycznych dla poślizgu: Połączenia te wymagają dużej siły zaciskania, aby wytworzyć tarcie, które jest wprost proporcjonalne do napięcia wstępnego śruby. Śruby A490, charakteryzujące się wyższą wytrzymałością na rozciąganie, można naprężać z wyższym napięciem wstępnym, zapewniając większą odporność na poślizg przy tej samej średnicy śruby. Jednakże wysokie napięcie wstępne w połączeniu z wysoką twardością A490 sprawia, że śruba jest bardziej podatna na pękanie korozyjne naprężeniowe i kruchość wodorową. Dlatego też zastosowanie A490 w połączeniach krytycznych pod względem poślizgu wymaga ścisłej kontroli jakości, obejmującej badanie wydajności obrotowej i kontrolę cząstek magnetycznych (MPI) w celu wykrycia wad powierzchniowych. Dodatkowo śrub A490 nie można cynkować ogniowo, co ogranicza ich zastosowanie w środowiskach korozyjnych, gdzie preferowane są ocynkowane śruby A325.
4. Praktyczne ramy decyzyjne
Na podstawie analizy kompromisów zaleca się następujące wytyczne dotyczące wyboru:
- Preferuj A325, gdy: (1) Połączenie jest standardowym złączem łożyskowym lub złączem antypoślizgowym o umiarkowanych wymaganiach dotyczących obciążenia; (2) W celu ochrony przed korozją wymagane jest cynkowanie ogniowe; (3) Złącze podlega obciążeniom dynamicznym lub zmęczeniowym, gdzie głównym problemem jest wrażliwość na karby; (4) Koszt i dostępność to kluczowe czynniki.
- Rozważ A490, gdy: (1) Połączenie wymaga znacznie większej odporności na ścinanie lub poślizg, niż może zapewnić A325; (2) Złącze podlega wyjątkowo dużym obciążeniom statycznym i nie znajduje się w środowisku korozyjnym; (3) Wykonawca może zapewnić niezbędną kontrolę jakości (MPI, badanie wydajności obrotowej); (4) Projekt został dokładnie oceniony pod kątem ryzyka kruchego pęknięcia.
5. Perspektywa produkcji i jakości
Osiągnięcie spójnych właściwości mechanicznych śrub konstrukcyjnych wymaga precyzyjnej kontroli składu chemicznego materiału, obróbki cieplnej i testowania. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) to przedsiębiorstwo rodzinne należące do SEA Monies Metal Co., Ltd., które dziedziczy 20-letnie doświadczenie rodzinne i dziedzictwo jakości w produkcji metali. Opierając się na dużych zdolnościach produkcyjnych Shengzhao Metal i zaletach łańcucha dostaw, specjalizujemy się w badaniach i rozwoju, produkcji i globalnej sprzedaży wysokiej jakości produktów metalowych. Kierując się rodzinnym dążeniem do precyzji, rygorystycznego podejścia do pracy i długoterminowego zaangażowania, dostarczamy stabilne i niezawodne produkty i usługi klientom na całym świecie.
Wykorzystując solidne możliwości badawczo-rozwojowe i produkcyjne fabryki, specjalizujemy się w nitach, śrubach, nakrętkach, podkładkach, sworzniach, śrubach i różnych niestandardowych częściach o wysokiej wytrzymałości. Nasz asortyment produktów obejmuje materiały, w tym stal nierdzewną, stal stopową, stop aluminium, miedź i stopy specjalne, wykorzystując takie procesy, jak kucie na zimno, kucie na gorąco i obróbka CNC. Nasze produkty eksportujemy do ponad 25 krajów, obsługując ponad 200 klientów.
Chance & Union stara się bezproblemowo łączyć „Wyprodukowano w Chinach” z rynkiem międzynarodowym, zapewniając klientom na całym świecie kompleksowe rozwiązania w zakresie mocowania, od badań i rozwoju po produkcję masową, dzięki profesjonalnej technologii i wyjątkowej jakości. W przypadku połączeń śrubowych konstrukcyjnych dostarczamy elementy złączne klasy A325 i A490 z pełnymi certyfikatami badań materiałowych oraz, w przypadku A490, wymaganymi raportami z kontroli cząstek magnetycznych.
6. Często zadawane pytania (FAQ)
- P1: Czy śruby A325 i A490 można stosować zamiennie w połączeniu konstrukcyjnym?
Odp.: Nie. Mają różną wytrzymałość na rozciąganie, twardość i wrażliwość na kruche pękanie. Wymiana ich bez przeprojektowania połączenia może prowadzić do niewystarczającej wytrzymałości lub nieoczekiwanej awarii. Śruby A490 mają wyższe wymagania dotyczące napięcia wstępnego i bardziej rygorystyczne procedury kontroli jakości. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) zaleca skonsultowanie się z inżynierem konstrukcyjnym projektu przed wymianą gatunku śrub. - P2: Dlaczego śruby A490 nie są ocynkowane ogniowo?
Odp.: Śruby A490 nie mogą być cynkowane ogniowo z dwóch powodów: (1) temperatura kąpieli stopionego cynku przekracza temperaturę odpuszczania śruby, co może spowodować wyżarzanie śruby i zmniejszenie jej wytrzymałości; (2) proces wytrawiania stosowany przed cynkowaniem wprowadza do stali wodór atomowy, co może powodować kruchość wodorową – mechanizm opóźnionego uszkodzenia, który jest szczególnie niebezpieczny w przypadku śrub o dużej wytrzymałości. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) oferuje ocynkowane śruby konstrukcyjne A325 jako alternatywę odporną na korozję. - P3: Jakie jest oznaczenie X i N śrub konstrukcyjnych i jaki ma to związek z typem połączenia?
Odp.: Oznaczenie X wskazuje, że gwinty są wyłączone z płaszczyzny ścinania (trzpień śruby znajduje się w płaszczyźnie ścinania), co zapewnia większą wytrzymałość na ścinanie. Oznaczenie N wskazuje, że gwinty mogą znajdować się w płaszczyźnie ścinania. To rozróżnienie ma kluczowe znaczenie w przypadku połączeń łożyskowych, gdzie wytrzymałość na ścinanie zależy od tego, czy obciążenie przechodzi przez pełną średnicę trzpienia, czy przez zmniejszoną średnicę nasady gwintu. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) może dostarczyć śruby konstrukcyjne o określonej długości gwintu, aby spełnić wymagania X lub N.

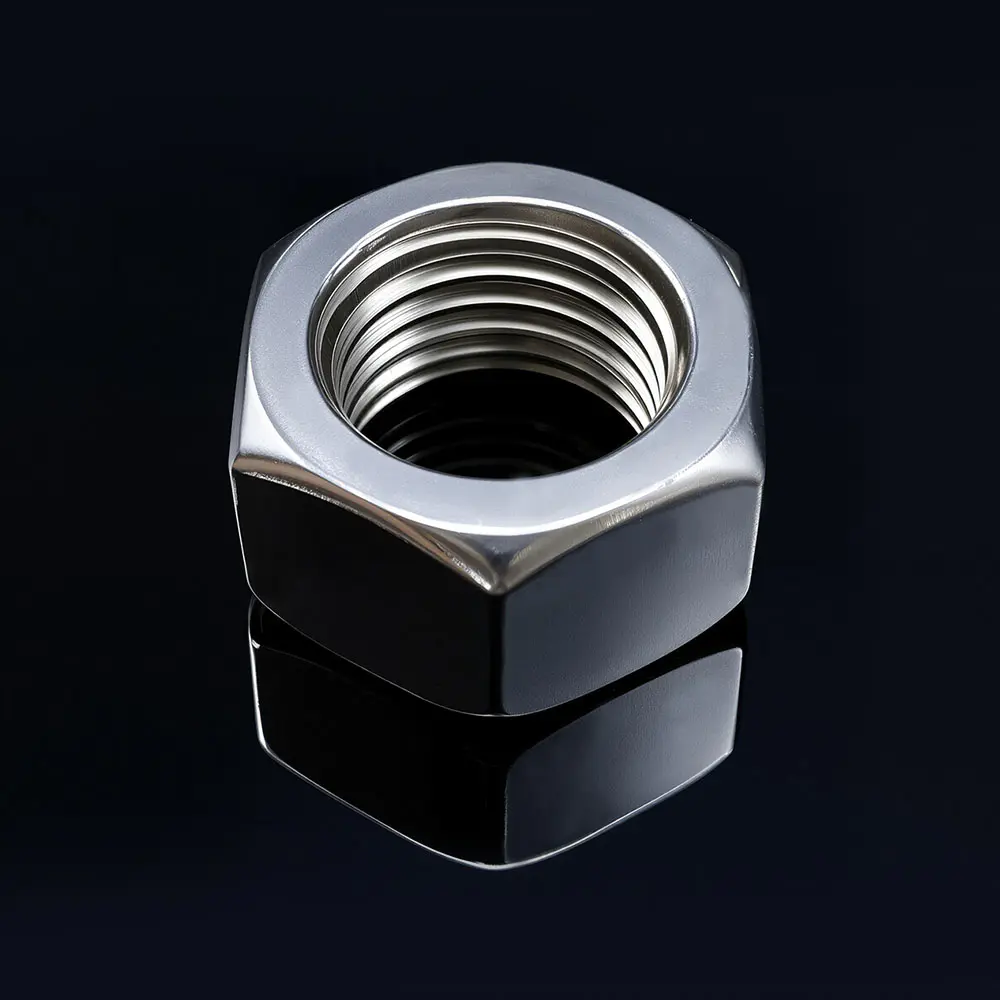

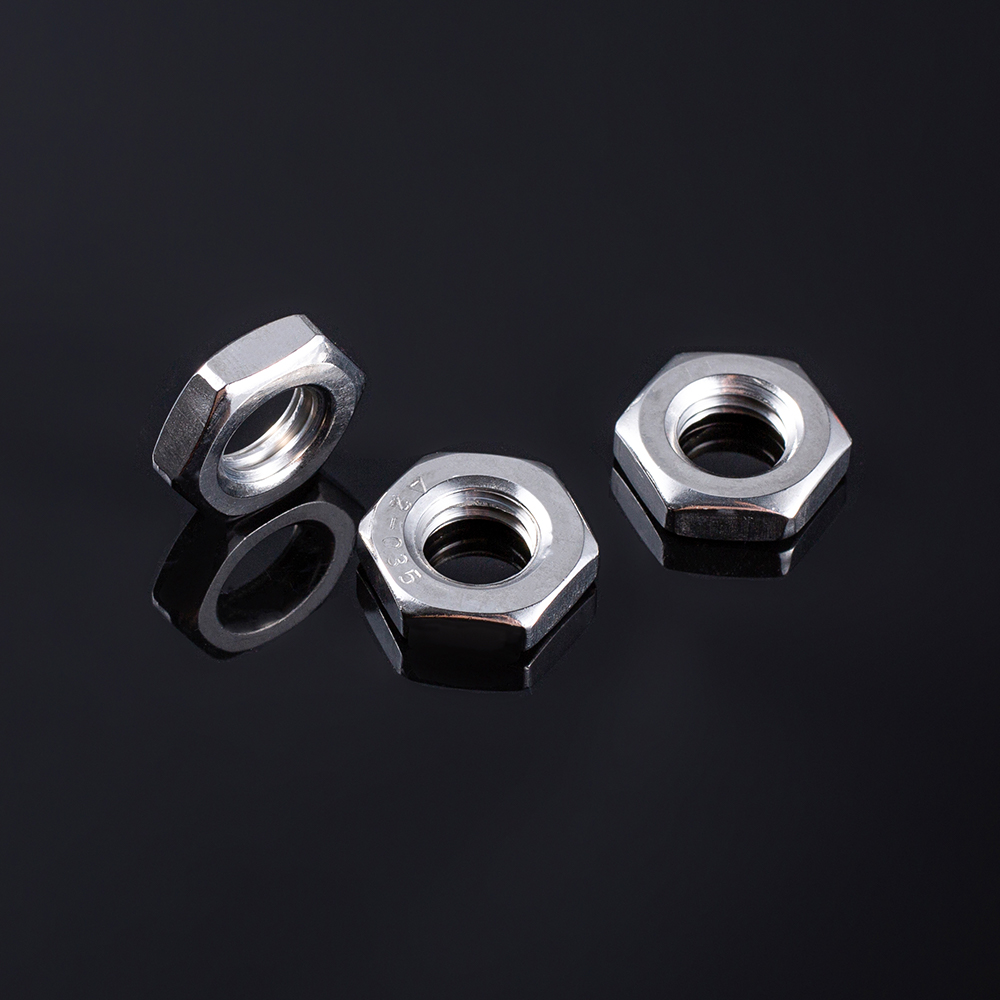

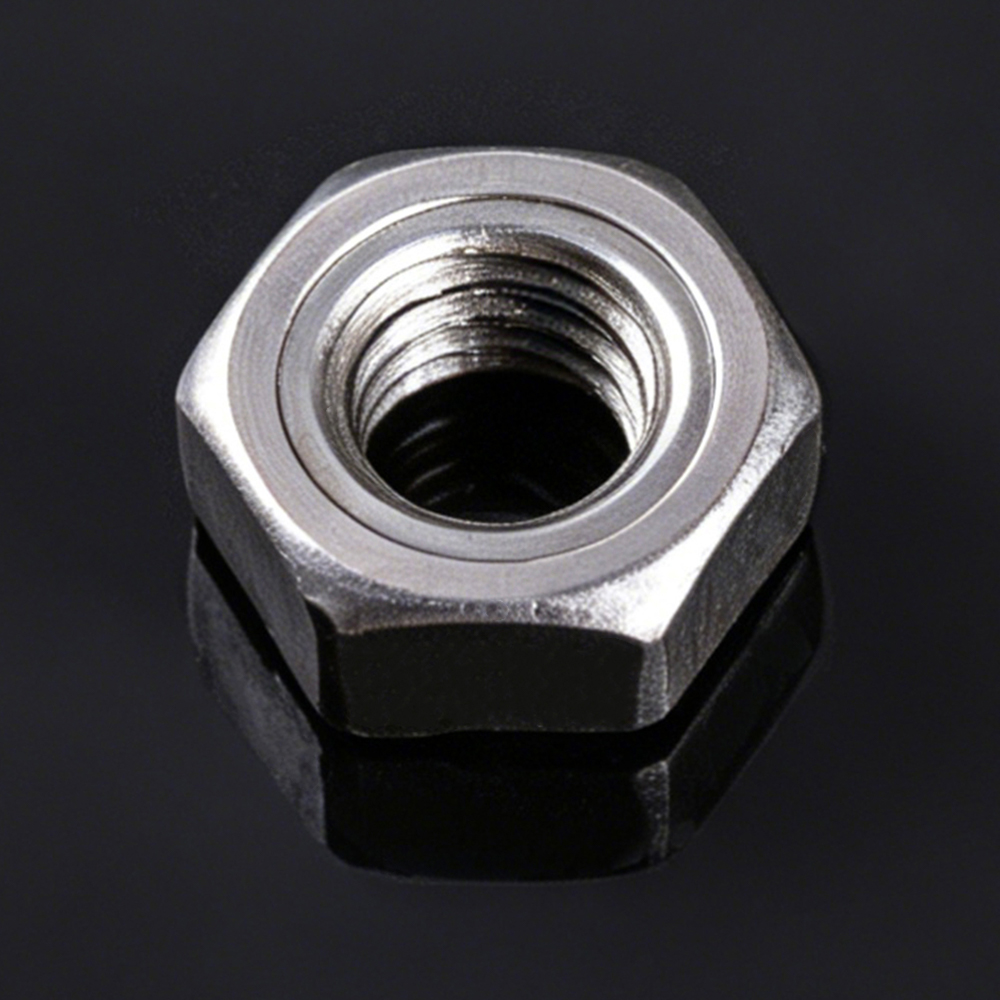

Zacieranie się nakrętek sześciokątnych ze stali nierdzewnej A2-70 i A4-80: wysoka ciągliwość czy przegrzanie instalacji przy dużej prędkości?
Zjawisko zatarcia gwintu (znane również jako zacieranie lub zgrzewanie na zimno) jest utrzymującym się i kosztownym problemem podczas montażu elementów złącznych ze stali nierdzewnej austenitycznej, zwłaszcza nakrętek sześciokątnych A2-70 (304) i A4-80 (316). Zacieranie charakteryzuje się zacieraniem gwintów – materiał jest rozrywany i zespawany, co często sprawia, że nakrętka lub śruba stają się bezużyteczne. Dwa najczęściej cytowane mechanizmy przyczynowe to wrodzona wysoka plastyczność austenitycznych stali nierdzewnych oraz miejscowe przegrzanie spowodowane przez narzędzia montażowe działające z dużą prędkością (np. klucze udarowe). W tym artykule szczegółowo omówiono fizykę każdego mechanizmu, przedstawiono dane porównawcze i przedstawiono praktyczne strategie łagodzenia skutków.
1. Porównanie mechanizmów: wysoka ciągliwość a miejscowe przegrzanie
W poniższej tabeli porównano dwa główne mechanizmy, które przyczyniają się do gromadzenia się wątków nakrętki sześciokątne ze stali nierdzewnej .
| Parametr | Wysoka plastyczność (struktura austenityczna) | Miejscowe przegrzanie (szybka instalacja) |
|---|---|---|
| Mechanizm fizyczny | Austenityczne stale nierdzewne charakteryzują się dużą szybkością utwardzania i brakuje im ochronnej warstwy tlenku, która tworzy się na stalach węglowych. W przypadku kontaktu ślizgowego ochronna warstwa tlenku zostaje zerwana, umożliwiając kontakt gołych powierzchni metalowych i zespawanie pod ciśnieniem. | Elektronarzędzia o dużej prędkości (klucze udarowe lub wkrętaki o wysokich obrotach) generują ciepło tarcia na styku gwintu. Ciepło zmiękcza warstwę wierzchnią, zwiększając współczynnik tarcia i sprzyjając zużyciu adhezyjnemu, przyspieszając proces zacierania. |
| Podstawowy dowód | Zacieranie występuje zarówno w instalacjach napędzanych ręcznie, jak i mechanicznie, ale częstotliwość i nasilenie są znacznie wyższe w przypadku stosowania elektronarzędzi. Utwardzona przez zgniot warstwa wierzchnia austenitycznej stali nierdzewnej jest szczególnie podatna na zatarcie ze względu na jej dużą wytrzymałość na ścinanie i brak ochronnego filmu smarującego. | Badania pokazują, że wraz ze wzrostem szybkości montażu rośnie także temperatura powierzchni. Używanie klucza udarowego może wytworzyć temperatury przekraczające temperaturę rekrystalizacji materiału, drastycznie zwiększając prawdopodobieństwo zatarcia. Stosowanie narzędzi wolnoobrotowych lub narzędzi ręcznych znacznie zmniejsza ryzyko zatarcia. |
| Czynniki wpływające | Wykończenie powierzchni gwintu, kąt gwintu, materiał nakrętki i obecność smarów. Gładsze powierzchnie i użycie smarów zmniejszają tendencję do zgrzewania na zimno. | Installation speed, torque input, and the use of impact tools. Higher preloads also increase frictional forces, elevating the risk of overheating. |
| Mitigation Strategy | Select nuts with a different material or finish (e.g., nitronic or coated stainless steels), or ensure clean and lubricated threads. Use of anti-seize compounds is highly effective. | Use low-speed installation tools (hand tools or variable-speed drills at low RPM). Avoid impact wrenches for critical assemblies. Allow the joint to cool between tightening passes. |
2. Mechanism Analysis: Which Mechanism Dominates?
A detailed analysis of the available evidence reveals that both mechanisms are contributing factors, but their relative importance is not equal.
- High Ductility is the Primary Root Cause: Austenitic stainless steels (A2 and A4 grades) are inherently prone to galling because they lack the protective surface oxide layer that carbon steels rely on for lubrication. When the thread surfaces are pressed together under load, the oxide film breaks down, and the high shear strength of the austenitic structure causes microscopic welding of asperities. This is a fundamental material property—it explains why galling occurs even in hand-tightened assemblies.
- High-Speed Overheating is a Major Accelerator: While the material's ductility is the root cause, the use of high-speed power tools dramatically increases the frequency and severity of galling. The frictional heat generated by an impact wrench can exceed the recrystallization temperature of austenitic stainless steel (approximately 450–600°C), softening the surface layers and promoting adhesive wear. Studies show that installations using impact wrenches can have a galling incidence rate 10–15 times higher than hand-tightened assemblies.
- Synergistic Effect: The two mechanisms are not independent. The high ductility of the material makes it susceptible to the frictional heat generated by high-speed tools. The heat, in turn, reduces the material's strength and increases the coefficient of friction, creating a positive feedback loop that accelerates galling. This combined effect is why galling is often more severe in high-speed installations than in slow ones.
3. Quantitative Impact of Installation Speed
The following table provides a comparative analysis of galling incidence based on installation speed and tool type.
| Installation Method | Typical RPM | Galling Incidence (Relative) | Recommended |
|---|---|---|---|
| Hand Tool (Torque Wrench) | ~5–10 RPM | 1x (Baseline) | Yes – Preferred for critical assemblies |
| Variable-Speed Drill (Low Speed) | ~200–400 RPM | 3–5x | Yes – if lubricated and controlled |
| Variable-Speed Drill (High Speed) | ~800–1500 RPM | 8–12x | Not recommended for stainless fasteners |
| Impact Wrench | Variable (high peak torque) | 15–20x | Strongly discouraged for A2/A4 nuts |
4. Practical Guidance for Mitigating Galling
Given the combined effect of material ductility and installation speed, the following guidelines are recommended for field installation:
- Always Use a Lubricant: Apply a high-quality anti-seize compound or lubricant (e.g., copper-based or nickel-based grease) to the bolt threads before installing the nut. Lubrication reduces friction, lowers heat generation, and acts as a physical barrier between the thread surfaces.
- Use Slow Installation Speeds: Avoid impact wrenches for critical stainless steel assemblies. Use hand tools or variable-speed drills set to the lowest effective RPM. The lower the speed, the less heat is generated at the thread interface.
- Keep Threads Clean: Contaminants such as dirt, debris, or old thread locker can act as abrasives, breaking through the oxide layer and initiating galling. Clean the bolt and nut threads thoroughly before assembly.
- Allow Cooling Time: For large-diameter or high-preload assemblies, allow the joint to cool between tightening passes to prevent heat buildup.
- Consider Alternative Materials: For applications where galling is a persistent problem, consider using stainless steel grades with reduced galling tendency (e.g., Nitronic 60 or 316 with a special coating).
5. Perspektywa produkcji i jakości
The consistency of the thread form and the surface finish of stainless steel hex nuts are critical factors in preventing galling. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) to przedsiębiorstwo rodzinne należące do SEA Monies Metal Co., Ltd., które dziedziczy 20-letnie doświadczenie rodzinne i dziedzictwo jakości w produkcji metali. Opierając się na dużych zdolnościach produkcyjnych Shengzhao Metal i zaletach łańcucha dostaw, specjalizujemy się w badaniach i rozwoju, produkcji i globalnej sprzedaży wysokiej jakości produktów metalowych. Kierując się rodzinnym dążeniem do precyzji, rygorystycznego podejścia do pracy i długoterminowego zaangażowania, dostarczamy stabilne i niezawodne produkty i usługi klientom na całym świecie.
Wykorzystując solidne możliwości badawczo-rozwojowe i produkcyjne fabryki, specjalizujemy się w nitach, śrubach, nakrętkach, podkładkach, sworzniach, śrubach i różnych niestandardowych częściach o wysokiej wytrzymałości. Nasz asortyment produktów obejmuje materiały, w tym stal nierdzewną, stal stopową, stop aluminium, miedź i stopy specjalne, wykorzystując takie procesy, jak kucie na zimno, kucie na gorąco i obróbka CNC. Nasze produkty eksportujemy do ponad 25 krajów, obsługując ponad 200 klientów.
Chance & Union is committed to seamlessly connecting "Manufactured in China" with the international market, providing global customers with one-stop fastening solutions from R&D to mass production through professional technology and exceptional quality. For stainless steel hex nuts, we provide a smooth thread finish and can offer supplementary surface treatments (such as passivation or coating) to reduce galling tendency. We also include installation guidance with every shipment to help prevent field galling.
6. Często zadawane pytania (FAQ)
- Q1: Can I use impact wrenches on A2-70 or A4-80 stainless steel nuts?
A: It is strongly discouraged. The high-speed and high-torque impacts of an impact wrench generate significant frictional heat, dramatically increasing the risk of galling. For critical assemblies, only hand tools or low-speed variable-speed drills should be used. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) recommends using a torque wrench with controlled speed for all stainless steel installations. - Q2: Does the thread surface finish affect galling tendency?
A: Yes. A smoother thread surface (e.g., rolled threads rather than cut threads) has a lower coefficient of friction and a reduced tendency to initiate galling. Rolled threads also have a more consistent surface profile. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) uses cold heading and thread rolling processes to produce stainless steel nuts with a superior surface finish, reducing galling risk. - Q3: What is the best lubricant for preventing galling in stainless steel nuts?
A: A copper-based or nickel-based anti-seize compound is highly effective. These lubricants contain fine metal particles that act as a solid lubricant barrier, preventing metal-to-metal contact. They are also effective at high temperatures. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) can provide assembly guidance and, in some cases, supply nuts with a pre-applied lubricant coating.
