Czy podkładki płaskie chronią powierzchnie przed uszkodzeniem śrub i nakrętek?
W prawie każdym połączeniu śrubowym siła mocowania generowana przez śruby i nakrętki koncentruje się na stosunkowo małej powierzchni styku. Bez prawidłowego rozłożenia obciążenia nadmierny, miejscowy nacisk może spowodować wgniecenia powierzchni, uszkodzenie powłoki, deformację lub przedwczesne zużycie. To jest gdzie podkładki płaskie stać się niezbędnym elementem. Choć wyglądają prosto, znacznie poprawiają wydajność i niezawodność mechanicznych systemów mocowania.
Co to jest podkładka płaska?
Podkładka płaska to płaski, okrągły element mechaniczny umieszczony pomiędzy łbem śruby lub czołem nakrętki a powierzchnią łączonego materiału. Jego głównym celem jest rozłożenie siły ściskającej na większej powierzchni styku, a nie umożliwienie skupienia całego obciążenia w jednym punkcie.
W porównaniu z bezpośrednim kontaktem metalu z metalem, montaż podkładek płaskich minimalizuje miejscowe naprężenia, pomagając zachować integralność materiałów konstrukcyjnych, jednocześnie poprawiając stabilność mocowania.
Typowe kategorie produktów obejmują:
- Podkładki płaskie do ogólnych zastosowań związanych z mocowaniem

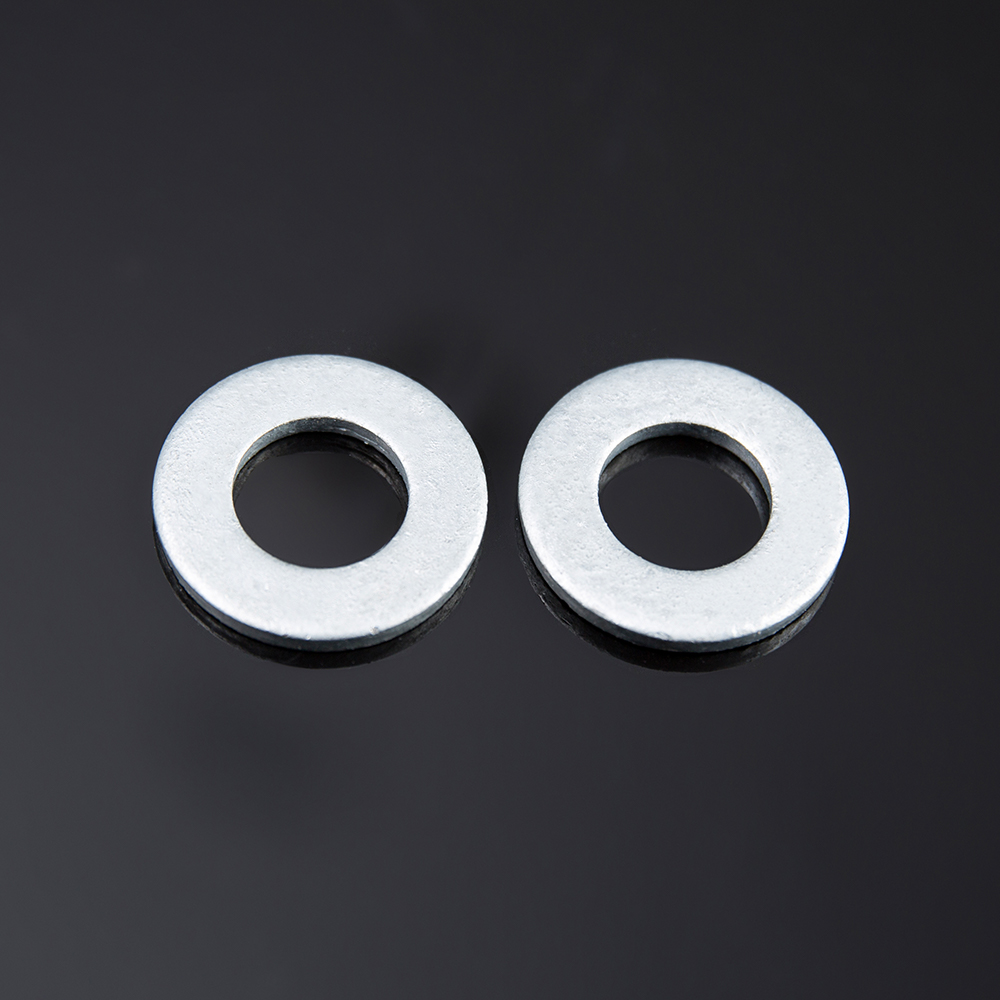

- Zwykłe podkładki dla standardowego rozkładu obciążenia
- Cienkie płaskie podkładki do instalacji o ograniczonej przestrzeni montażowej

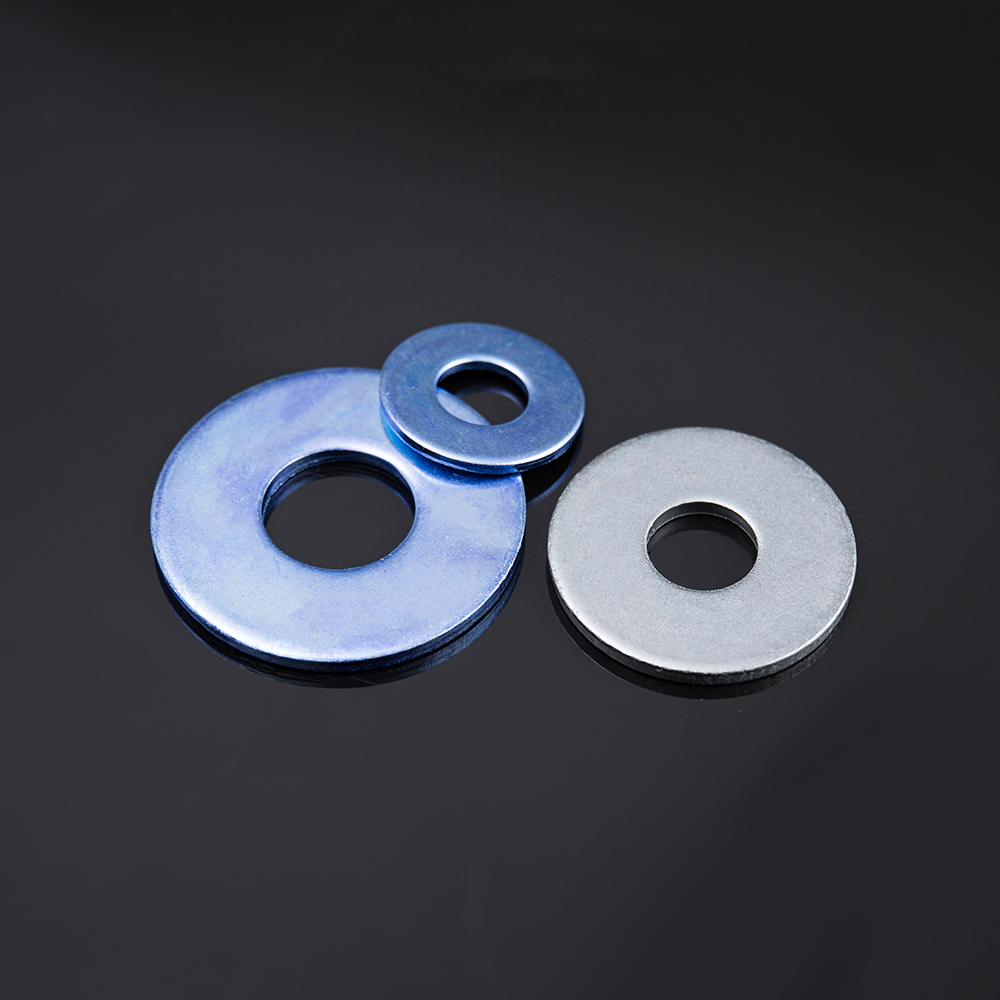

- Podkładki błotników charakteryzujący się dużą średnicą zewnętrzną do otworów miękkich lub ponadgabarytowych
- Płaskie podkładki ze stali nierdzewnej do środowisk odpornych na korozję
- Metryczne podkładki płaskie spełniające międzynarodowe standardy mocowania
- Wytrzymałe podkładki płaskie do urządzeń przemysłowych pracujących pod dużym obciążeniem
W jaki sposób podkładki płaskie chronią powierzchnie stykowe?
Funkcja ochronna podkładek płaskich wykracza poza zwykłe wypełnienie szczeliny. Ich mechaniczna rola bezpośrednio wpływa na trwałość zarówno elementów złącznych, jak i montowanych elementów.
1. Równomierne rozłożenie obciążenia zaciskającego
Bez podkładki spód łba śruby lub nakrętki skupia nacisk na wąskim okrągłym obszarze.
Płaska podkładka zwiększa powierzchnię nośną, zmniejszając naprężenia stykowe i minimalizując ryzyko:
- Wcięcie powierzchniowe
- Kruszenie materiału
- Trwałe odkształcenie
- Uszkodzenie lakieru lub powłoki
Jest to szczególnie ważne w przypadku mocowania bardziej miękkich materiałów, takich jak aluminium, tworzywa sztuczne, kompozyty czy cienka blacha.
2. Zapobieganie zarysowaniom powierzchni
Podczas dokręcania śruby i nakrętki obracają się względem współpracującej powierzchni.
Płaska podkładka działa jak protektorowa warstwa kontaktowa, zmniejszając tarcie pomiędzy obracającymi się elementami złącznymi a wykończonymi powierzchniami. Pomaga to zachować:
- Elementy malowane proszkowo
- Malowana stal
- Powierzchnie ocynkowane
- Dekoracyjne panele ze stali nierdzewnej
- Precyzyjnie obrobione części
W rezultacie wygląd i dokładność wymiarowa pozostają nienaruszone po instalacji.
3. Ochrona miękkich materiałów
Materiały takie jak tworzywa sztuczne, drewno, włókno szklane i aluminium mogą odkształcać się pod wpływem skoncentrowanych obciążeń mocujących.
Podkładki błotników dzięki większej średnicy zewnętrznej rozkładają siłę na znacznie większym obszarze, znacznie zmniejszając prawdopodobieństwo pęknięcia, rozdarcia lub przeciągnięcia.
4. Poprawa długoterminowej stabilności stawów
Powtarzające się obciążenie i wibracje mogą stopniowo zmniejszać napięcie wstępne śruby.
Odpowiednio dobrane płaskie podkładki pomagają utrzymać stały nacisk łożyska, redukując nierównomierną koncentrację naprężeń, które w przeciwnym razie mogłyby przyspieszyć zużycie wokół otworów na śruby.
Porównanie popularnych typów podkładek płaskich
| Typ podkładki | Główna funkcja | Typowe zastosowania | Kluczowe zalety |
|---|---|---|---|
| Podkładki płaskie | Ogólny rozkład obciążenia | Maszyny, budownictwo, urządzenia przemysłowe | Zrównoważona wydajność |
| Zwykłe podkładki | Ochrona powierzchni i rozkład sił | Standardowe połączenia śrubowe | Ekonomiczny i wszechstronny |
| Cienkie płaskie podkładki | Ograniczona przestrzeń instalacyjna | Przyrządy precyzyjne, elektronika | Konstrukcja oszczędzająca miejsce |
| Podkładki błotników | Duża powierzchnia nośna | Cienka blacha, plastik, drewno | Doskonała odporność na przeciąganie |
| Podkładki płaskie ze stali nierdzewnej | Ochrona przed korozją | Sprzęt morski, outdoorowy, spożywczy | Długa żywotność |
Wybór materiału ma znaczenie
Wybór odpowiedniego materiału podkładki jest równie ważny dla ochrony montowanych powierzchni.
| Materiał | Charakterystyka | Odpowiednie zastosowania |
|---|---|---|
| Stal nierdzewna | Doskonała odporność na korozję | Sprzęt morski, przetwórstwo spożywcze, instalacje zewnętrzne |
| Stal węglowa | Wysoka wytrzymałość i efektywność kosztowa | Budownictwo, maszyny, przemysł ogólny |
| Stal stopowa | Wyższa wytrzymałość mechaniczna | Sprzęt przemysłowy o dużej wytrzymałości |
| Stop aluminium | Lekki i odporny na korozję | Lotnictwo, transport, lekkie zespoły |
| Miedź | Przewodność elektryczna i odporność na korozję | Urządzenia elektryczne i specjalne zastosowania przemysłowe |
Dopasowany materiał podkładki do śruby, nakrętki i materiału podstawy pomaga zmniejszyć korozję galwaniczną, zapewniając jednocześnie stałą wydajność mechaniczną.
Dlaczego grubość podkładki wpływa na ochronę powierzchni
Grubość podkładki wpływa bezpośrednio na nośność i odporność na odkształcenia.
Cienkie płaskie podkładki są powszechnie wybierane, gdy:
- Przestrzeń montażowa jest ograniczona
- Wymagane są łączniki niskoprofilowe
- Wystarczająca jest umiarkowana siła mocowania
- Należy zachować dokładne ustawienie
W przypadku ciężkich zastosowań konstrukcyjnych grubsze podkładki zapewniają większą sztywność i są odporne na trwałe odkształcenia pod większymi obciążeniami dokręcającymi.
Właściwy dobór grubości zapewnia zarówno ochronę powierzchni, jak i niezawodne przenoszenie obciążeń.
Gdzie powszechnie stosuje się podkładki płaskie?
Uniwersalność podkładek płaskich pozwala na obsługę wielu sektorów przemysłu.
| Przemysł | Typowy cel |
|---|---|
| Budowa | Chronią konstrukcje stalowe i rozkładają obciążenia konstrukcyjne |
| Motoryzacja | Zapobiegaj uszkodzeniom paneli nadwozia i elementów podwozia |
| Maszyny Przemysłowe | Utrzymuj niezawodne połączenia śrubowe pod wpływem wibracji |
| Energia Odnawialna | Bezpieczne systemy montażu paneli słonecznych i urządzenia wiatrowe |
| Sprzęt elektryczny | Chronią powierzchnie montażowe obudów i paneli sterowniczych |
| Sprzęt rolniczy | Zwiększ trwałość w zewnętrznych warunkach pracy |
Niezależnie od tego, czy są stosowane w ciężkim sprzęcie, czy w zespołach precyzyjnych, podkładki przyczyniają się do dłuższej żywotności i ograniczenia konserwacji.
Czynniki, które należy wziąć pod uwagę przy wyborze podkładek płaskich
Wybór odpowiedniej podkładki wymaga rozważenia kilku kwestii technicznych.
Ważne czynniki obejmują:
- Kompatybilność średnicy śruby
- Wymagania dotyczące średnicy zewnętrznej
- Wytrzymałość materiału
- Odporność na korozję
- Temperatura robocza
- Twardość powierzchniowa składanych materiałów
- Wymagane wstępne obciążenie
- Warunki środowiskowe
W zastosowaniach obejmujących duże otwory lub bardziej miękkie materiały często stosuje się podkładki odbojnic, podczas gdy zespoły kompaktowe zazwyczaj wymagają cienkich płaskich podkładek.
Właściwy dobór podkładek poprawia spójność montażu i ogólną niezawodność mocowania.
Jakość produkcji wpływa na wydajność
Skuteczność podkładki płaskiej zależy nie tylko od jej konstrukcji, ale także od precyzji wykonania.
Wysokiej jakości podkładki zazwyczaj charakteryzują się:
- Dokładne tolerancje wymiarowe
- Gładkie powierzchnie nośne
- Stała twardość
- Jednolita grubość
- Niezawodna identyfikowalność materiałów
- Krawędzie bez zadziorów
Cechy te zapewniają równomierny rozkład obciążenia i ograniczają możliwość koncentracji naprężeń podczas montażu.
Precyzyjna produkcja dla niezawodnych rozwiązań z zakresu mocowania
Zhejiang Chance & Union Import and Export Co., Ltd. jest przedsiębiorstwem rodzinnym należącym do SEA Monies Metal Co., Ltd., dziedziczącym ponad 20-letnie doświadczenie rodzinne i dziedzictwo jakości w produkcji metali. Wspierana przez zaawansowane możliwości produkcyjne Shengzhao Metal i zintegrowany łańcuch dostaw, firma koncentruje się na badaniach, rozwoju, produkcji i globalnych dostawach wysokiej jakości metalowych produktów złącznych.
Wykorzystując duże możliwości inżynieryjne, firma produkuje nity, śruby, nakrętki, podkładki płaskie, kołki, śruby i szeroką gamę niestandardowych, niestandardowych komponentów o wysokiej wytrzymałości. Procesy produkcyjne obejmują kucie na zimno, kucie na gorąco i obróbkę CNC, a dostępne materiały obejmują stal nierdzewną, stal stopową, stop aluminium, miedź i różne stopy specjalne, aby spełnić różnorodne wymagania przemysłowe.
Dzięki ciągłej dbałości o precyzyjną produkcję, ścisłe zarządzanie jakością i długoterminową niezawodność produktów, firma dostarcza rozwiązania z zakresu mocowania odpowiednie dla budownictwa, maszyn, transportu, urządzeń przemysłowych i wielu innych zastosowań inżynieryjnych na całym świecie.
Wniosek
Chociaż podkładki płaskie są często uważane za jeden z najprostszych elementów mocujących, spełniają wiele kluczowych funkcji, chroniąc powierzchnie przed uszkodzeniem śrub i nakrętek. Rozprowadzając siłę zacisku, zmniejszając tarcie, zapobiegając miejscowym odkształceniom i wspierając długoterminową stabilność połączenia, poprawiają zarówno jakość montażu, jak i trwałość sprzętu.
Niezależnie od tego, czy wybierzesz zwykłe podkładki do standardowego mocowania, cienkie płaskie podkładki do zwartych zespołów, czy podkładki odbojnic do szerszego rozkładu obciążenia, wybór odpowiedniego typu podkładki, materiału i wymiarów ma kluczowe znaczenie dla uzyskania niezawodnych parametrów mechanicznych w szerokim zakresie zastosowań przemysłowych.
Często zadawane pytania
1. Czy podkładki płaskie faktycznie zapobiegają uszkodzeniom śrub i nakrętek?
Tak. Płaskie podkładki rozprowadzają siłę dokręcania na większym obszarze, redukując skupione naprężenia, które mogą uszkodzić zarówno element mocujący, jak i powierzchnię styku.
2. Kiedy należy stosować podkładki do błotników zamiast standardowych podkładek płaskich?
Podkładki odbojnic są zalecane do otworów o dużych rozmiarach, cienkich arkuszy, tworzyw sztucznych, drewna lub innych miękkich materiałów, które wymagają większej powierzchni nośnej.
3. Czy podkładki płaskie ze stali nierdzewnej są lepsze od podkładek ze stali węglowej?
Płaskie podkładki ze stali nierdzewnej zapewniają doskonałą odporność na korozję, podczas gdy podkładki ze stali węglowej zazwyczaj oferują wyższą wytrzymałość i opłacalność w wielu zastosowaniach przemysłowych w pomieszczeniach zamkniętych.
4. Czy cienkie płaskie podkładki wytrzymają duże obciążenia?
Cienkie podkładki płaskie są przeznaczone przede wszystkim do zastosowań o ograniczonej przestrzeni montażowej i umiarkowanych obciążeniach. Zespoły o dużej wytrzymałości zazwyczaj wymagają grubszych podkładek o większej nośności.
5. Jak wybrać odpowiednią podkładkę płaską?
Przy wyborze należy wziąć pod uwagę rozmiar śrub, wymiary podkładek, kompatybilność materiałową, wymagania dotyczące obciążenia, warunki środowiskowe, odporność na korozję i właściwości montowanych materiałów.
