Nakrętka kołnierzowa a standardowa nakrętka sześciokątna z podkładką: ilościowe określenie różnic w rozkładzie naprężeń w łożysku i oporze osadzenia

Przy dużym napięciu wstępnym wybór pomiędzy a nakrętka kołnierzowa a standardowa nakrętka sześciokątna z płaską podkładką znacząco wpływa na wydajność połączenia. Chociaż obie konfiguracje mają na celu zwiększenie powierzchni nośnej i zmniejszenie naprężeń powierzchniowych, dane eksperymentalne ujawniają istotne różnice w sposobie rozprowadzania nacisku i odporności na osadzanie się w materiale złącza.

1. Porównanie naprężeń kontaktowych: dane ilościowe

Poniższa tabela przedstawia dane naprężenia kontaktowego dla nakrętek kołnierzowych, zwykłych nakrętek sześciokątnych i nakrętek sześciokątnych z podkładkami, mierzone w identycznych warunkach napięcia wstępnego (75% obciążenia próbnego).

Źródło danych: Pomiary naprężeń kontaktowych z badań projektów połączeń śrubowych.

W przypadku łącznika M16 klasy 10.9 nakrętka z łbem kołnierzowym wytwarza naprężenie kontaktowe wynoszące około 39,9 ksi w porównaniu z 94,3 ksi w przypadku zwykłej nakrętki sześciokątnej — redukcja o 57,7%. Nakrętka sześciokątna z podkładką osiąga 33,4 ksi, co stanowi redukcję o 64,6% w porównaniu ze zwykłą nakrętką sześciokątną. W przypadku elementów złącznych M22 o wyższej wytrzymałości klasy 12,9 zwykła nakrętka sześciokątna generuje 131 ksi, podczas gdy konfiguracja podkładki zmniejsza to do 50,8 ksi, co stanowi redukcję o 61,2%.

2. Rozkład naprężeń w łożysku: różnica w profilu ciśnienia

Szczytowa redukcja naprężeń powodowana przez podkładki płaskie, choć znaczna, nie osiąga poziomu, jaki można by przewidzieć na podstawie wyłącznie powierzchni styku. Testy na łącznikach 1/2"-13 przy 80% obciążenia próbnego wykazały, że hartowana płaska podkładka zmniejsza ciśnienie szczytowe o około 50%, podczas gdy łącznik z łbem kołnierzowym zapewnia rozkład obciążenia bardziej zależny od indywidualnej geometrii łącznika.

Pomiary powierzchni styku przy użyciu folii wskazującej ciśnienie wykazały, że powierzchnia styku pod łbem kołnierza może wahać się od zasadniczo całej powierzchni do wąskiego pasma na średnicy zewnętrznej kołnierza lub pierścienia w pobliżu otworu przelotowego. Ta różnica wynika ze stożka kołnierza i sztywności korpusu nakrętki. W przypadku nakrętek sześciokątnych z podkładkami standardowa podkładka płaska nie zapewnia pełnej redukcji naprężeń przewidywanej na podstawie jej średnicy zewnętrznej, ponieważ podkładka nie jest wystarczająco gruba, aby równomiernie rozłożyć obciążenie na jej średnicę zewnętrzną. Grubsze podkładki skuteczniej rozkładają obciążenia i zmniejszają naprężenia zarówno w podkładce, jak i elementach łączących.

3. Odporność na osadzanie: zapobieganie utracie napięcia wstępnego

Osadzenie to miejscowe uginanie się lub ściskanie materiału złącza pod powierzchnią nośną nakrętki. Jest to główna przyczyna przedwczesnej utraty napięcia wstępnego po dokręceniu. Zarówno nakrętka kołnierzowa, jak i nakrętka sześciokątna z podkładką zmniejszają osadzanie poprzez obniżenie naprężenia kontaktowego na powierzchni łożyska.

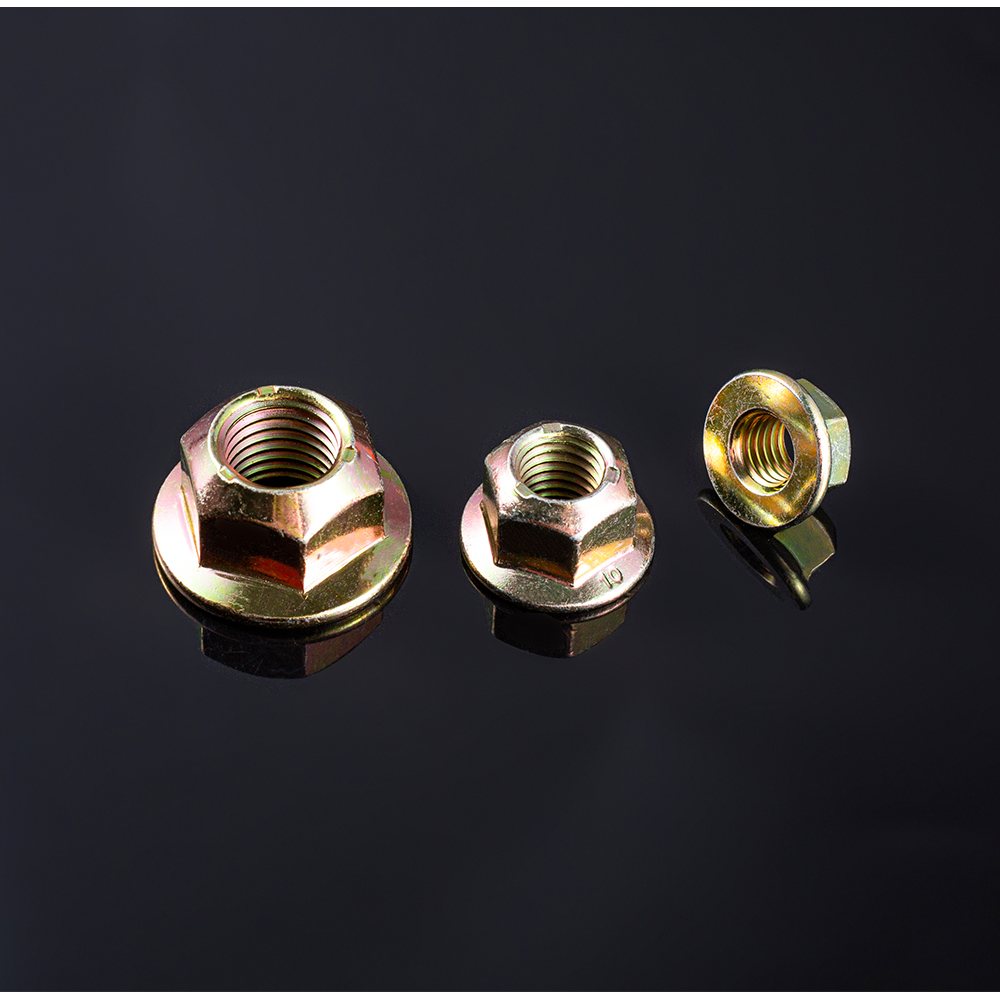

• Nakrętka kołnierzowa: Zintegrowany kołnierz zapewnia większą powierzchnię nośną, która rozkłada nacisk w szerszej strefie. Zmniejsza to ryzyko osadzenia nakrętki w bardziej miękkich materiałach, takich jak aluminium, cienka blacha stalowa lub powierzchnie powlekane. Kołnierz zapobiega również uszkodzeniom powierzchni i zmniejsza ryzyko przeciągnięcia nakrętki przez materiał złącza.
• Nakrętka sześciokątna z hartowaną podkładką: Właściwie dobrana utwardzana podkładka może zwiększyć obciążenie uszczelki lub złącza o 30-50% w porównaniu do braku podkładki, zapobiegając osadzaniu się i bardziej równomiernie rozkładając obciążenie. Kompensuje nieregularne warunki powierzchniowe i zmniejsza tarcie na powierzchni nośnej.

4. Dodatkowe uwagi dotyczące wydajności

• Zależność momentu obrotowego od napięcia: Promień powierzchni styku wpływa na moment obrotowy wymagany do wytworzenia danego napięcia wstępnego. Kiedy styk występuje na zewnętrznej średnicy kołnierza, moment oporu jest większy i przy tym samym wejściowym momencie obrotowym generowane jest mniejsze napięcie śruby. Testy wykazały, że różnica pomiędzy średnicą wewnętrzną i zewnętrzną może zmniejszyć napięcie o 10-15%.

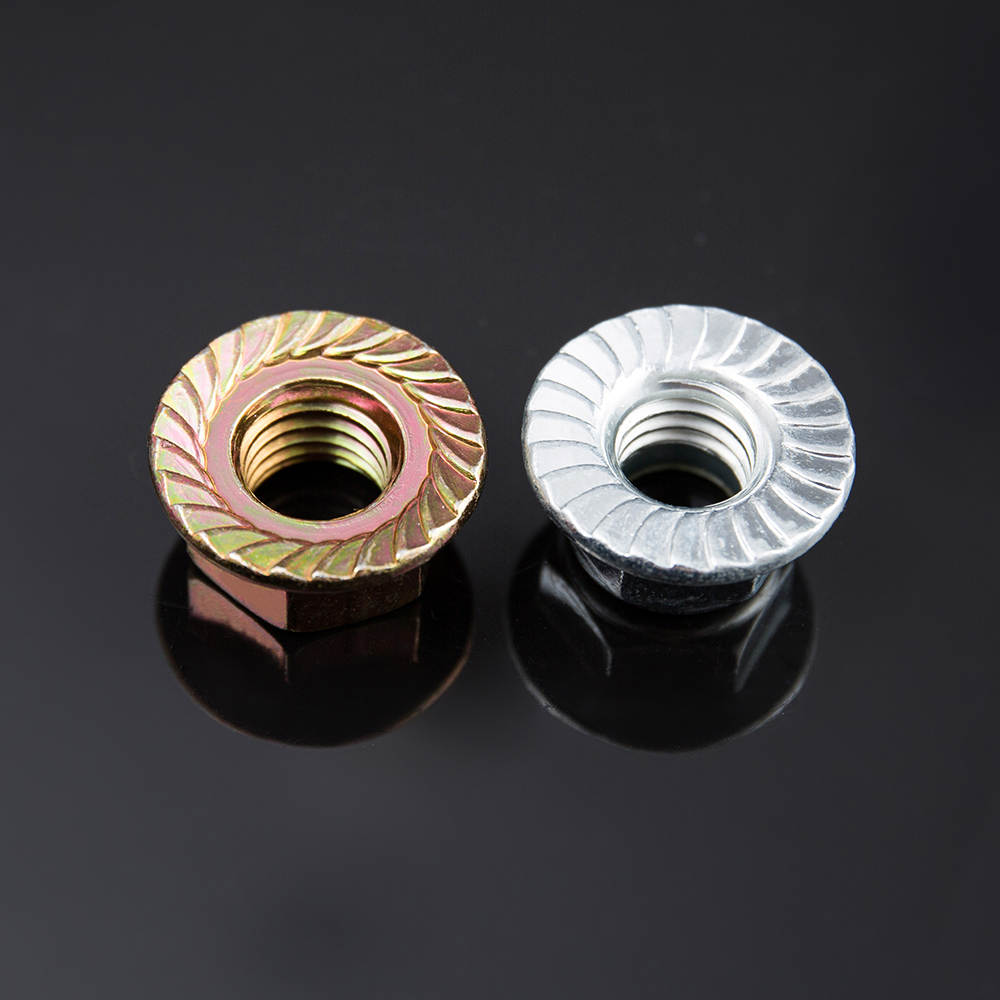

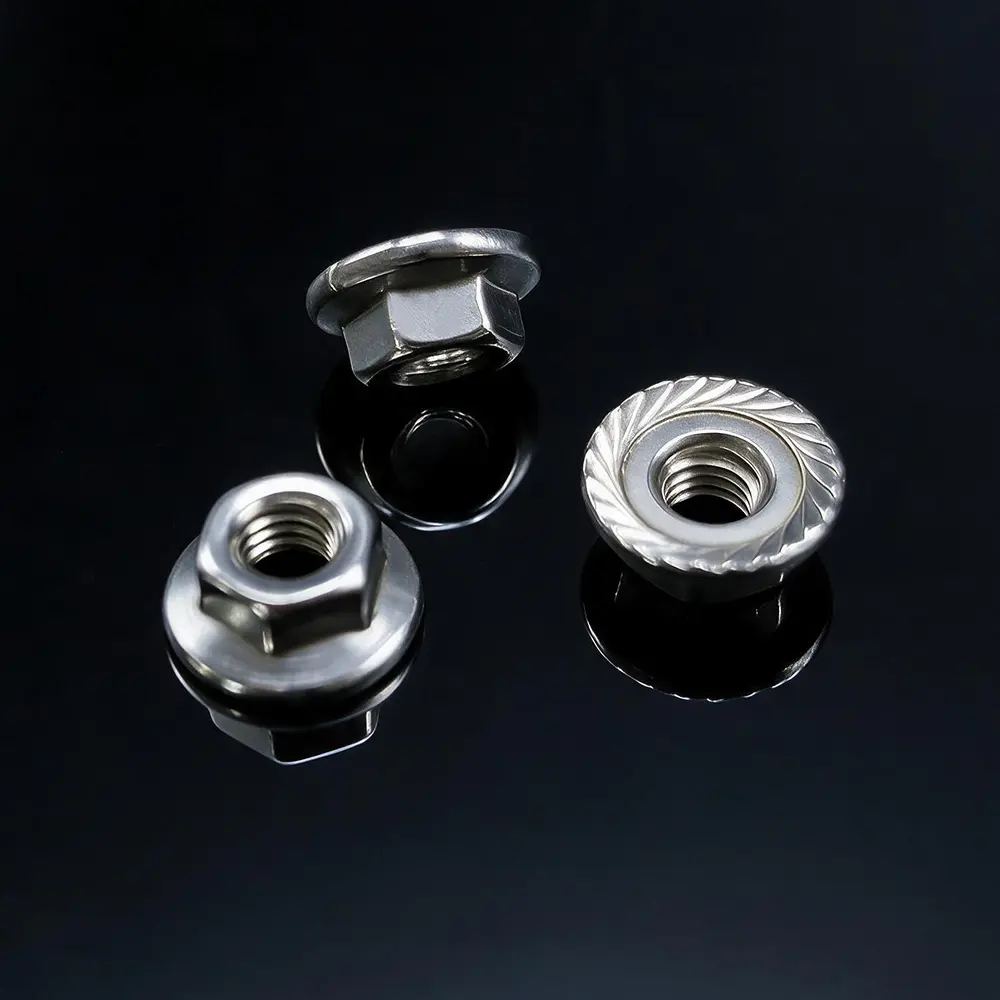

• Działanie antywibracyjne: Ząbkowane nakrętki kołnierzowe (często nazywane nakrętkami typu „whiz”) zawierają zęby na powierzchni łożyska, które wgryzają się w współpracującą powierzchnię, zapewniając mechaniczne działanie blokujące, które jest odporne na poluzowanie pod wpływem wibracji. Gładkie nakrętki kołnierzowe nie zapewniają takiego efektu blokującego.
• Uszkodzenia powierzchni: Ząbkowane nakrętki kołnierzowe mogą uszkodzić malowane, anodowane lub miękkie powierzchnie. Do zastosowań gotowych lub kosmetycznych preferowane są gładkie nakrętki kołnierzowe lub standardowe nakrętki sześciokątne z podkładkami.

5. Perspektywa produkcji i jakości

Spójna geometria kołnierza i kontrolowane tolerancje produkcyjne są niezbędne do osiągnięcia korzyści z rozkładu obciążenia nakrętek kołnierzowych. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) to przedsiębiorstwo rodzinne należące do SEA Monies Metal Co., Ltd., które dziedziczy 20-letnie doświadczenie rodzinne i dziedzictwo jakości w produkcji metali. Opierając się na dużych zdolnościach produkcyjnych Shengzhao Metal i zaletach łańcucha dostaw, specjalizujemy się w badaniach i rozwoju, produkcji i globalnej sprzedaży wysokiej jakości produktów metalowych. Kierując się rodzinnym dążeniem do precyzji, rygorystycznego podejścia do pracy i długoterminowego zaangażowania, dostarczamy stabilne i niezawodne produkty i usługi klientom na całym świecie.

Wykorzystując solidne możliwości badawczo-rozwojowe i produkcyjne fabryki, specjalizujemy się w nitach, śrubach, nakrętkach, podkładkach, sworzniach, śrubach i różnych niestandardowych częściach o wysokiej wytrzymałości. Nasz asortyment produktów obejmuje materiały, w tym stal nierdzewną, stal stopową, stop aluminium, miedź i stopy specjalne, wykorzystując takie procesy, jak kucie na zimno, kucie na gorąco i obróbka CNC. Nasze produkty eksportujemy do ponad 25 krajów, obsługując ponad 200 klientów.

Chance & Union stara się bezproblemowo łączyć „Wyprodukowano w Chinach” z rynkiem międzynarodowym, zapewniając klientom na całym świecie kompleksowe rozwiązania w zakresie mocowania, od badań i rozwoju po produkcję masową, dzięki profesjonalnej technologii i wyjątkowej jakości.

6. Często zadawane pytania (FAQ)

• P1: Czy nakrętka kołnierzowa całkowicie eliminuje potrzebę stosowania hartowanej podkładki?
  Odpowiedź: W większości zastosowań tak, ponieważ kołnierz zapewnia większą powierzchnię nośną i skutecznie rozkłada obciążenie. Jednakże w przypadku bardzo miękkich materiałów, otworów szczelinowych lub gdy powierzchnia złącza jest nieregularna, może być nadal konieczne zastosowanie utwardzanej podkładki, aby zapobiec osadzaniu się i zapewnić równomierny rozkład obciążenia. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) może zalecić odpowiednią konfigurację w oparciu o konkretny projekt złącza i materiał.
• P2: Dlaczego dane naprężenia kontaktowego pokazują, że w przypadku niektórych rozmiarów nakrętka sześciokątna z podkładką działa lepiej niż nakrętka z łbem kołnierzowym?
  Odp.: Dane odzwierciedlają naprężenia kontaktowe na powierzchni łożyska. Hartowana podkładka o odpowiednim rozmiarze może czasami rozłożyć obciążenie skuteczniej niż kołnierz nakrętki, szczególnie jeśli geometria kołnierza nie zapewnia kontaktu na całej powierzchni. Zaobserwowano, że w niektórych testach standardowa podkładka płaska stosowana ze śrubą rozkłada naprężenia bardziej równomiernie niż kołnierz. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) może dostarczyć konkretne rekomendacje i dane produktów dla Twojego zastosowania.
• P3: Jaka jest główna różnica w działaniu pomiędzy ząbkowaną nakrętką kołnierzową a gładką nakrętką kołnierzową?
  Odp.: Ząbkowane nakrętki kołnierzowe zapewniają mechaniczne działanie blokujące poprzez wgryzanie się w współpracującą powierzchnię, która jest odporna na poluzowanie pod wpływem wibracji. Gładkie nakrętki kołnierzowe rozkładają obciążenie bez pozostawiania śladów na powierzchni i są stosowane tam, gdzie konieczne jest zachowanie wykończenia powierzchni. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) oferuje oba typy i może doradzić najlepszy wybór dla Twoich warunków montażu.

Nakrętka kołnierzowa DIN 6923 a nakrętka sześciokątna DIN 934 z podkładką: w jaki sposób średnica kołnierza i tolerancja bicia wpływają na utrzymanie napięcia wstępnego poprzez naprężenie kontaktowe i odporność na osadzenie?

Wybór pomiędzy A Nakrętka kołnierzowa DIN 6923 a nakrętka sześciokątna DIN 934 z oddzielną podkładką to kluczowa decyzja przy projektowaniu połączeń śrubowych. Chociaż obie konfiguracje mają na celu rozłożenie naprężeń w łożysku i przeciwstawienie się osadzaniu, różnice geometryczne i tolerancje prowadzą do wymiernych różnic w rozkładzie naprężeń kontaktowych, a w konsekwencji do utrzymania napięcia wstępnego. W tym artykule zbadano, jak średnica zewnętrzna kołnierza (dw) i tolerancja bicia nakrętki DIN 6923 przekładają się na różne zachowania mechaniczne.

1. Porównanie wymiarów: Nakrętka kołnierzowa DIN 6923 vs. Nakrętka sześciokątna DIN 934 z podkładką

Zintegrowany kołnierz nakrętki DIN 6923 zapewnia określoną, stałą geometrię powierzchni nośnej. Natomiast nakrętka DIN 934 opiera się na osobnej podkładce, co wprowadza dodatkowe tolerancje i zmienność montażu. W poniższej tabeli porównano główne wymiary powierzchni łożysk dla rozmiarów M10 i M16.

Źródło danych: Wymiary DIN 6923 firmy Westfield Fasteners .

2. Rozkład naprężenia kontaktowego: co pokazują badania

Badania eksperymentalne i MES ujawniły ważne cechy rozkładu nacisku łożyska pod nakrętkami kołnierzowymi.

• Nierównomierny rozkład promieniowy: Trójwymiarowe doświadczenia fotoelastyczne wykazały, że rozkład nacisków na powierzchni nośnej sześciokątnych nakrętek kołnierzowych nie jest równomierny. Ciśnienie koncentruje się w wewnętrznej części kołnierza, podczas gdy w części zewnętrznej ciśnienie spada prawie do zera. Oznacza to, że efektywna powierzchnia nośna jest mniejsza niż sugeruje powierzchnia pełnego kołnierza.
• Rozkład asymetryczny: Z tych samych badań wynika, że rozkład naprężeń w złączu śrubowym oraz rozkład nacisków na powierzchni nośnej nakrętki kołnierzowej są osiowo asymetryczne, co odpowiada asymetrycznemu kształtowi części gwintowanej. Ta asymetria przyczynia się do mechanizmu poluzowania.
• Efekty geometrii kołnierza: Analiza sprężysto-plastyczna MES potwierdziła, że grubość kołnierza i kąt nachylenia kołnierza zasadniczo wpływają zarówno na rozkład naprężeń kontaktowych, jak i trwałe osadzenie (osadzenie) na powierzchni łożyska. Dobrze zaprojektowana geometria kołnierza może złagodzić koncentrację naprężeń na wewnętrznej krawędzi.

W przypadku standardowej nakrętki sześciokątnej z podkładką nacisk kontaktowy również nie jest równomierny, ale obecność oddzielnej podkładki wprowadza dodatkowe zmienne: podkładka może nie być idealnie wyśrodkowana, a jej odkształcenie pod obciążeniem może mieć wpływ na profil docisku.

3. Osadzanie i utrzymywanie obciążenia wstępnego

Osadzenie — miejscowe odkształcenie plastyczne powierzchni nośnej pod nakrętką lub podkładką — jest główną przyczyną utraty napięcia wstępnego po dokręceniu.

• Nakrętka kołnierzowa DIN 6923: Większa powierzchnia nośna nakrętki kołnierzowej zmniejsza naprężenia stykowe dla danego napięcia wstępnego, zmniejszając w ten sposób głębokość osadzenia. Jednakże, ponieważ ciśnienie koncentruje się w pobliżu wewnętrznej krawędzi kołnierza, redukcja naprężeń jest mniejsza niż sugerowałoby proste obliczenie współczynnika powierzchni. Zastosowanie kołnierza ząbkowanego (z zębami) może poprawić blokowanie poprzez wgryzanie się w współpracującą powierzchnię, ale zwiększa to również uszkodzenie powierzchni i może zmniejszyć możliwość ponownego użycia połączenia.
• Nakrętka sześciokątna DIN 934 z podkładką: Właściwie dobrana utwardzana podkładka może zwiększyć obciążenie złącza o 30-50% w porównaniu do braku podkładki, zapobiegając osadzaniu się i bardziej równomiernie rozkładając obciążenie. Skuteczność zależy jednak od twardości, grubości i wyrównania podkładki. Zbyt cienka podkładka nie rozłoży obciążenia na swoją średnicę zewnętrzną, co zniweczy część korzyści.

4. Perspektywa produkcji i jakości

Spójna geometria kołnierza i kontrolowane tolerancje produkcyjne są niezbędne do osiągnięcia korzyści z rozkładu obciążenia nakrętek kołnierzowych. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) to przedsiębiorstwo rodzinne należące do SEA Monies Metal Co., Ltd., które dziedziczy 20-letnie doświadczenie rodzinne i dziedzictwo jakości w produkcji metali. Opierając się na dużych zdolnościach produkcyjnych Shengzhao Metal i zaletach łańcucha dostaw, specjalizujemy się w badaniach i rozwoju, produkcji i globalnej sprzedaży wysokiej jakości produktów metalowych. Kierując się rodzinnym dążeniem do precyzji, rygorystycznego podejścia do pracy i długoterminowego zaangażowania, dostarczamy stabilne i niezawodne produkty i usługi klientom na całym świecie.

Wykorzystując solidne możliwości badawczo-rozwojowe i produkcyjne fabryki, specjalizujemy się w nitach, śrubach, nakrętkach, podkładkach, sworzniach, śrubach i różnych niestandardowych częściach o wysokiej wytrzymałości. Nasz asortyment produktów obejmuje materiały, w tym stal nierdzewną, stal stopową, stop aluminium, miedź i stopy specjalne, wykorzystując takie procesy, jak kucie na zimno, kucie na gorąco i obróbka CNC. Nasze produkty eksportujemy do ponad 25 krajów, obsługując ponad 200 klientów.

Chance & Union stara się bezproblemowo łączyć „Wyprodukowano w Chinach” z rynkiem międzynarodowym, zapewniając klientom na całym świecie kompleksowe rozwiązania w zakresie mocowania, od badań i rozwoju po produkcję masową, dzięki profesjonalnej technologii i wyjątkowej jakości.

5. Frequently Asked Questions (FAQ)

• Q1: Does a DIN 6923 flange nut completely replace the need for a hardened washer?
  A: Yes, in most applications. The integral flange provides a larger bearing surface and distributes the load effectively. However, for very soft materials, slotted holes, or where the joint surface is irregular, a hardened washer may still be necessary to prevent embedding and ensure uniform load distribution. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) może zalecić odpowiednią konfigurację w oparciu o konkretny projekt złącza i materiał.
• Q2: Why is the contact stress under a flange nut not uniformly distributed across the entire flange?
  A: Photoelastic experiments have shown that pressure concentrates at the inner part of the flange, while the pressure at the outer part is reduced to near zero . This is due to the stiffness of the nut body and the geometry of the flange. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) ensures precise flange geometry to optimize load distribution.
• Q3: What is the effect of flange slope angle on preload retention?
  A: Elasto-plastic FEM analysis has shown that the flange slope angle substantially influences both contact stress distribution and permanent set at the bearing surface . An optimized flange slope angle helps to distribute the load more uniformly, reducing stress concentrations and the associated embedding that causes preload loss. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) can provide guidance on optimal flange geometry for your specific application.
